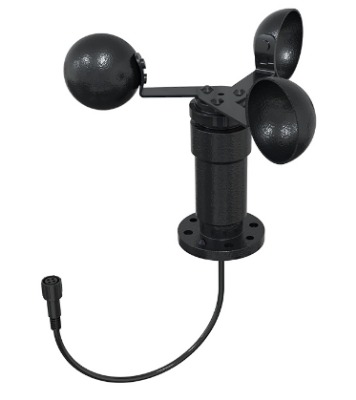

空氣流動產生的風力推動傳感器旋轉,中軸帶動內部感應元件產生脈沖信號,在風速測量范圍內,風速與脈沖頻率成一定的線性關系�？蓳�(jù)此推算風速。

超聲波式風速傳感器

空氣流動通過傳感器探頭測量區域,區域處設有2對超聲波探頭(一般成"十"字交叉排列),通過計算超聲波在兩點之間的傳輸?shù)臅r(shí)間差,就可以計算出風的速度,這種方式可以避免溫度對聲速帶來的影響

1、禁止在可燃性氣體環境中使用風速傳感器,

2、禁止將風速傳感器探頭置于可燃性氣體中。

七個不要:

1、不要拆卸或改裝風速傳感器;

2、不要將探頭和風速計本體暴露在雨中儲存(可以戶外使用);

3、不要觸摸探頭內部傳感器部位;

4、不要將風速計放置在高溫、高濕、多塵和陽光直射的地方;

5、不要用揮發性液體來擦拭風速傳感器;

6、不要摔落或重壓風速傳感器;

7、不要在風速計帶電的情況下觸摸探頭的傳感器部位。

三個務必:務必按照使用說明書的要求正確使用風速傳感器;在使用中,如遇風速傳感器散發出異常氣味、聲音或冒煙,或有液體流入風速計內部,務必立即關機取出電池;風速傳感器長期不使用時,務必取出內部的電池。

1、風向傳感器從包裝箱內取出后組裝,注意點是:風標桿沿箭頭方向插入;風向標前后重量應調平衡、前后兩翼板應與旋轉軸線在同一平面內;指北桿與指北線應在同一方向。

2、傳感器組件由風速傳感器、風向傳感器、傳感器支架組成。組裝時傳感器應分別先連接各自的插件、再套裝在支架套筒上,旋緊螺釘。

3、傳感器工作電壓通常為直流5伏,由于內裝防雷器件,實際工作電壓不得高于6伏。

防電磁干擾處理

采用底部出線方式、完全杜航空插頭橡膠墊老化問題,長期使用仍然防水

采用高性能進口軸承,轉動阻力小,測量精確

設備結構及重量經過精心設計及分配,轉動慣量小,響應靈敏

采用標準標準ModBus-RTU通信協議,接入方便。

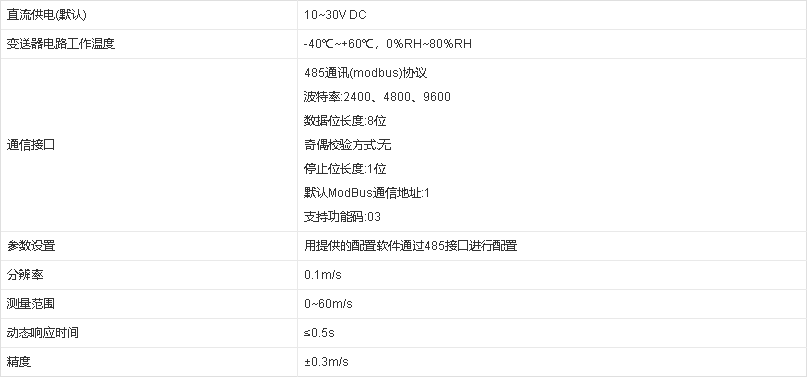

主要技術參數如下:

模擬量型風速傳感器:

以傳統模擬量信號(4-20mA、0-10V、0-5V)進行數據輸出。

電流型輸出信號轉換計算

量程0~30m/s,4~20mA輸出,當輸出信號12mA時,計算當前風速。風速量程的跨度為30m/s,用16mA電流信號來表達,30m/s/16mA=1.875m/s/mA,即電流變化1mA風速變化1.875m/s.那么可以計算測量值測量值12mA-4mA=8mA.8mA*1.875m/s/mA=15m/s,則當前的風速=15m/s.

電壓型輸出信號轉換計算

量程0~30m/s,以0-10V輸出為例,當輸出信號為5V時,計算當前風速。風速量程的跨度為30m/s,用10V電壓信號來表達,30m/s/10V=3m/s/V,即電壓每變化1V對應風速變化3m/s.測量值5V-0V=5V。5V*3/m/s/V=15m/s。則當前風速為15m/s。

脈沖型風速傳感器:

脈沖輸出型計算

變送器轉1圈,輸出20個脈沖

例如,當風速變送器1S轉1圈時,此時變送器1S輸出20個脈沖,代表風速為1.75m/S。

輸出電路圖

PNP輸出電路圖如下:(最大輸出電流=100mA)

NPN輸出電路圖如下:(最大灌電流=100mA)

內部帶上拉電阻NPN輸出電路圖如下:(RL=5.1KΩ)
