CAD(ComPUter Aided Design,計算機輔助設計)誕生于二十世紀60年代,是美國麻省理工學院提出的交互式圖形學的研究計劃,由于當時硬件設施昂貴,只有美國通用汽車公司和美國波音航空公司使用自行開發的交互式繪圖系統。

二十世紀70年代,小型計算機費用下降,美國工業界才開始廣泛使用交互式繪圖系統。

二十世紀80年代,由于PC機的應用,CAD(計算機輔助設計)得以迅速發展,出現了專門從事CAD系統開發的公司。當時VersaCAD是專業的CAD制作公司,所開發的CAD軟件功能強大,但由于其價格昂貴,故得不到普遍應用。而當時的Autodesk(美國電腦軟件公司)公司是一個僅有員工數人的小公司,其開發的CAD系統雖然功能有限,但因其可免費拷貝,故在社會得以廣泛應用。同時,由于該系統的開放性,該CAD軟件升級迅速。

設計者很早就開始使用計算機進行計算。有人認為(伊凡.薩瑟蘭郡)Ivan Sutherland在1963年在麻省理工學院開發的Sketchpad(畫板)是一個轉折點。SKETCHPAD的突出特性是它允許設計者用圖形方式和計算機交互:設計可以用一枝光筆在陰極射線管屏幕上繪制到計算機里。實際上,這就是圖形化用戶界面的原型,而這種界面是現代CAD不可或缺的特性。

CAD最早的應用是在汽車制造、航空航天以及電子工業的大公司中。隨著計算機變得更便宜,應用范圍也逐漸變廣。

CAD的實現技術從那個時候起經過了許多演變。這個領域剛開始的時候主要被用于產生和手繪的圖紙相仿的圖紙。計算機技術的發展使得計算機在設計活動中得到更有技巧的應用。如今,CAD已經不僅僅用于繪圖和顯示,它開始進入設計者的專業知識中更"智能"的部分。

隨著電腦科技的日益發展,性能的提升和更便宜的價格,許多公司已采用立體的繪圖設計。以往,礙于電腦性能的限制,繪圖軟件只能停留在平面設計,欠缺真實感,而立體繪圖則沖破了這一限制,令設計藍圖更實體化。

國產CAD發展歷程

中國CAD技術起源于國外CAD平臺技術基礎上的二次開發,隨著中國企業對CAD應用需求的提升,國內眾多CAD技術開發商紛紛通過開發基于國外平臺軟件的二次開發產品讓國內企業真正普及了CAD,并逐漸涌現出一批真正優秀的CAD開發商。

在二次開發的基礎上,部分頂尖的國內CAD開發商也逐漸探索出適合中國發展和需求模式的CAD,更加符合國內企業使用的CAD產品,他們的目的是開發最好的CAD,甚至是為全球提供最優的CAD技術。

至2014年除了提供優秀的CAD平臺軟件技術以外,一直以來積極推進國產CAD技術的發展,聯合眾多國產CAD二次開發商組成的國產CAD聯盟,更是極大促進了國產CAD的發展壯大,為中國企業提供真正適合中國國情及應用需求的CAD解決方案。

1、全國計算機輔助技術認證項目簡介 為深入貫徹落實黨的十七大關于"大力推進信息化與工業化融合,促進工業由大變強"的精神,加快工業和信息技術人才培養的步伐,滿足國民經濟和社會信息化發展對工業和信息技術人才的需求,我中心決定開展"全國計算機輔助技術認證"項目(簡稱CAXC項目)。項目主要面向全國各類大中專院校、職業技術類院校師生以及希望就職于計算機輔助設計(CAD)、計算機輔助工程(CAE)、計算機輔助制造(CAM)、計算機輔助工藝計劃(CApp)、產品數據管理(PDM)等相關行業的社會人員,以提高廣大院校師生和各類工程技術人員的職業技能為宗旨,通過專業、系統的技能課程培訓、認證,幫助學員掌握就業必備的知識與技能。CAXC項目必將對完善工業和信息化人才評測體系,加快工業信息技術復合型人才培養起到積極的推動作用。

2、開展全國計算機輔助技術認證項目的迫切性 制造業是一個國家發展的支柱行業,制造業的發展決定著國家的發展。2011年,我國出口產品以低附加值、勞動密集型產品為主。從現實和發展的眼光看,把"世界車間"打造成"世界工廠",把"中國制造"變成"中國創造"勢在必行。我國大學生中38%為工科類學生,雖然畢業人數眾多,但是并不能滿足企業需求。CAXC項目采用現代信息技術、網絡技術、多媒體技術等先進的教育技術手段,將最新的、最普及的,最實用的2DCAD/3DCAD/CAE/CAPP/CAM/PDM設計管理技術與技能傳送給學員,使學員在短期內了解工業產品設計流程,極大地縮短了學員在企業的實習周期,學以致用,快速為企業設計更好的產品。

教育部教育管理信息中心在分析各種認證的基礎上,結合國內企業的發展情況,以企業的實際需求為出發點, 注重學習者的技能訓練,改變了傳統的認證模式,在認證的組織和內容上邀請國內企業界的專家和國際相關著名公司加入,確定認證內容,并指導和管理認證過程。為了規范流程,教育部制定了實施規程,確定專門機構和專人對整個過程進行控制,保證項目的權威性和嚴肅性。

通常以具有圖形功能的交互計算機系統為基礎,主要設備有:計算機主機,圖形顯示終端,圖形輸入板,繪圖儀,掃描儀,打印機,磁帶機,以及各類軟件。

工程工作站

一般指具有超級小型機功能和三維圖形處理能力的一種單用戶交互式計算機系統。它有較強的計算能力,用規范的圖形軟件,有高分辨率的顯示終端,可以聯在資源共享的局域網上工作,已形成最流行的CAD系統。

個人計算機

pc系統價格低廉,操作方便,使用靈活。80年代以后,pc機性能不斷翻新,硬件和軟件發展迅猛,加之圖形卡、高分辨率圖形顯示器的應用,以及pc機網絡技術的發展,由pc機構成的CAD 系統已大量涌現,而且呈上升趨勢。

外圍設備

除了計算機主機和一般的外圍設備外,計算機輔助設計主要使用圖形輸入輸出設備。交互圖形系統對CAD 尤為重要。圖形輸入設備的一般作用是把平面上點的坐標送入計算機。常見的輸入設備有鍵盤、光筆、觸摸屏、操縱桿、跟蹤球、鼠標器、圖形輸入板和數字化儀。圖形輸出設備分為軟拷貝和硬拷貝兩大類。軟拷計算機輔助設計CAD貝設備指各種圖形顯示設備,是人機交互必不可少的;硬拷貝設備常用作圖形顯示的附屬設備,它把屏幕上的圖像復印出來,以便保存。常用的圖形顯示有三種:有向束顯示、存儲管顯示和光柵掃描顯示。有向束顯示應用最早,為了使圖像清晰,電子束必須不斷重畫圖形,故又稱刷新顯示,它易于擦除和修改圖形,適于作交互圖形的手段。存儲管顯示保存圖像而不必刷新,故能顯示大量數據,且價格較低。光柵掃描系統能提供彩色圖像,圖像信息可存放在所謂幀緩沖存儲器里,圖像的分辨率較高。

軟件

除計算機本身的軟件如操作系統、編譯程序外,CAD主要使用交互式圖形顯示軟件、CAD應用軟件和數據管理軟件3類軟件。至2014年來國內快速崛起的浩辰CAD、中望CAD等,和AutoCAD,他們都有很高度兼容,也是用戶的選擇之一。

交互式圖形顯示軟件用于圖形顯示的開窗、剪輯、觀看,圖形的變換、修改,以及相應的人機交互。CAD應用軟件提供幾何造型、特征計算、繪圖等功能 , 以完成面向機械、廣告、建筑、電氣各專業領域的各種專門設計。構造應用軟件的四個要素是:算法 、數據結構、用戶界面和數據管理。數據管理軟件用于存儲 、檢索和處理大量數據,包括文字和圖形信息。為此,需要建立工程數據庫系統。它同一般的數據庫系統相比有如下特點:數據類型更加多樣,設計過程中實體關系復雜,庫中數值和數據結構經常發生變動,設計者的操作主要是一種實時性的交互處理。

輔助模型

常用的CAD軟件,也就是所謂的三維制圖軟件,較二維的圖紙和二維的繪圖軟件(比如浩辰CAD)而言,三維CAD軟件能夠更加直觀、準確地反映實體和特征。

對于專業企業,因為繪制目標不同,還常存在有多種CAD系統并行的局面,那么就需要配置統一的、具備跨平臺能力的零部件數據資源庫,將標準件庫和外購件庫內的模型數據以中間格式(比如通用的有IGS、STEP等)導出到三維構型系統當中去,如主流的Autodesk Inventor,SolidWorks,CATIA,中望3D,Pro/E,AutoCAD,UG NX,,SolidEdge,OnesPACe等。國外,這種網絡服務被稱為"零部件圖書館"或"數據資源倉庫"。航天航空領域使用較多的為Pro/E,飛機和汽車等復雜產品制造領域則使用Catia居多,而在中小企業使用Solidworks較多。在歐美和日本的PLM用戶中,基于互聯網的PLM零部件數據資源平臺LinkAble PARTcommunity(簡稱PCOM)的知名度一點都不亞于今天我們所熟知的BLOG和SNS這樣的網絡平臺。

主要包括交互技術、圖形變換技術、曲面造型和實體造型技術等。

在計算機輔助設計中,交互技術是必不可少的。交互式CAD系統, 指用戶在使用計算機系統進行設計時,人和機器可以及時地交換信息。采用交互式系統,人們可以邊構思 、邊打樣、邊修改,隨時可從圖形終端屏幕上看到每一步操作的顯示結果,非常直觀。

圖形變換的主要功能是把用戶坐標系和圖形輸出設備的坐標系聯系起來;對圖形作平移、旋轉、縮放、透視變換 ;通過矩陣運算來實現圖形變換。

計算機設計自動化計算機自身的CAD,旨在實現計算機自身設計和研制過程的自動化或半自動化。研究內容包括功能設計自動化和組裝設計自動化,涉及計算機硬件描述語言、系統級模擬、自動邏輯綜合、邏輯模擬、微程序設計自動化、自動邏輯劃分、自動布局布線,以及相應的交互圖形系統和工程數據庫系統。集成電路CAD有時也列入計算機設計自動化的范圍。

怎樣去除教育版:打開文件,然后另存為一下,注意保存文件格式為.dxf格式,然后再另存為一次,保存正常格式。

二維CAD的基本功能。

·平面繪圖:能以多種方式創建直線、圓、橢圓、圓環多邊形(正多邊形)、樣條曲線等基本圖形對象。

·繪圖輔助工具:提供了正交、對象捕捉、極軸追蹤、捕捉追蹤等繪圖輔助工具。正交功能使用戶可以很方便地繪制水平、豎直直線,對象捕捉可 幫助拾取幾何對象上的特殊點,而追蹤功能使畫斜線及沿不同方向定位點變得更加容易。

·編輯圖形:CAD具有強大的編輯功能,可以移動、復制、旋轉、陣列、拉伸、延長、修剪、縮放對象等。

·標注尺寸:可以創建多種類型尺寸,標注外觀可以自行設定。

·書寫文字:能輕易在圖形的任何位置、沿任何方向書寫文字,可設定文字字體、傾斜角度及寬度縮放比例等屬性。

·圖層管理功能:圖形對象都位于某一圖層上,可設定對象顏色、線型、線寬等特性。

·三維繪圖:可創建3D實體及表面模型,能對實體本身進行編輯。

·網絡功能:可將圖形在網絡上發布,或是通過網絡訪問AutoCAD資源。

·數據交換 :提供了多種圖形圖像數據交換格式及相應命令。

三維轉二維

solprof 命令:在圖紙空間中創建三維實體的輪廓圖像。

solview 命令:使用正交投影法創建布局視口以生成三維實體及體對象的多面視圖與剖視圖。

soldraw 命令:在用 solview 命令創建的視口中生成輪廓圖和剖視圖。

soldraw 命令與 solprof 命令的使用方法及區別:

soldraw 命令需與 solview 命令配合使用,只能在用 solview 命令創建的視口中生成輪廓圖和剖視圖。

solprof 命令可以單獨使用,即在圖紙空間中的任何視圖上都可以使用,可以創建三維實體的輪廓圖像。

二次開發

CAD允許用戶定制菜單和工具欄,能利用內嵌語言Autolisp、Visual Lisp、VBA、ADS、ARX等進行二次開發還可以加載運行腳本,實現系統本身所沒有的功能,比如三維自動旋轉。

《深入淺出AutoCAD .NET二次開發》教程介紹了其二次開發方式,以及各種開發方式混合開發的方法。

用途簡介

CAD首先它是一個可視化的繪圖軟件,許多命令和操作可以通過菜單選項和工具按鈕等多種方式實現。而且具有豐富的繪圖和繪圖輔助功能,如實體繪制、關鍵點編輯、對象捕捉、標注、鳥瞰顯示控制等,它的工具欄、菜單設計、對話框、圖形打開預覽、信息交換、文本編輯、圖像處理和圖形的輸出預覽為用戶的繪圖帶來很大方便。其次它不僅在二維繪圖處理更加成熟,三維功能也更加完善,可方便地進行建模和渲染。

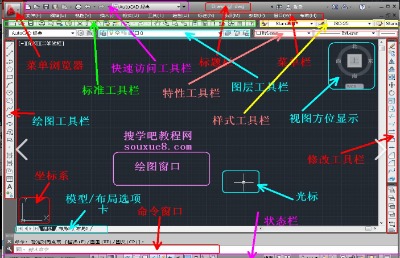

用戶界面

CAD系統是一種交互式軟件包,用戶通過界面來與圖形軟件包進行對話。用戶可以通過多種多樣途徑與CAD軟件包實現對話,即除了采用鍵盤輸入、屏幕菜單、鼠標、數字化儀器四種基本輸入控制以外,還采取了高級用戶界面(AdvancedUserInterface),即采取類似視窗的界面。AutoCAD和浩辰、中望等CAD軟件視窗上部第二行是菜單欄(MenuBar),用戶可以通過移動光標選擇菜單欄中的菜單項,便出現下拉菜單。下拉菜單中的菜單項將是某類命令或子菜單項。選擇子菜單項可以進一步選擇其子命令。除菜單外,還可以將一些功能控制欄顯示于CAD視窗內,這些功能欄就是工具欄。工具欄為某類命令的集合,其控制操作類似菜單項的操作。

功能鍵

F1: 獲取幫助

F2: 實現作圖窗和文本窗口的切換

F3: 控制是否實現對象自動捕捉

F4:數字化儀控制

F5: 等軸測平面切換

F6: 控制狀態行上坐標的顯示方式

F7: 柵格顯示模式控制

F8: 正交模式控制

F9: 柵格捕捉模式控制

F10: 極軸模式控制

F11: 對象追蹤式控制

組合功能鍵

Ctrl+B: 柵格捕捉模式控制(F9)

Ctrl+P : 打印

Ctrl+C: 將選擇的對象復制到剪切板上

Ctrl+F: 控制是否實現對象自動捕捉(f3)

Ctrl+G: 柵格顯示模式控制(F7)

Ctrl+J: 重復執行上一步命令

Ctrl+K:超級鏈接

Ctrl+N: 新建圖形文件

Ctrl+M: 打開選項對話框

Ctrl+L : 打開正交模式

Ctrl+0 :全屏顯示

常用快捷鍵

CAD版本的不同快捷鍵偶有差異。

通過菜單欄的工具->自定義->編輯程序參數(acad.pgp(P)) 即可自定義快捷鍵。

A 圓弧

AA 測面積周長

AL 對齊

AR 陣列

AP 加載應用程序

ATE 編輯屬性

B 創建塊

BR 打斷于點 用來分解一個整體的線

C 圓形

CO 復制

CLOSE 關閉

COL 顏色

CHA 矩形倒角

CTRL+1 特性面板

CTRL+2 打開圖象資源管理器

CTRL+N 新建

CTRL+O 打開

CTRL+0 全屏

CTRL+P 打印

CTRL+Y 恢復U命令撤銷的一步操作

CTRL+Z 撤銷U命令的一步操作

DLI 直線標注

DAL 對齊標注

DRA 半徑標注

DDI 直徑標注

DAN 角度標注

DCE 中心標注 圓心標注

DOR 點標注 坐標標注

DBA 基線標注

DCO 連續標注

DOV 替換標注系統變量

D 標注樣式管理器

DO 圓環命令

DIV 定數等分

DT 單行文字

DI 查詢距離(兩點間距離、與xy平面夾角、x軸增量、y軸增量、z軸增量)

DED 編輯標注命令

E (erase)刪除

EDGESURF繪制邊界曲線

EL 橢圓

ELEV 設置對象標高與厚度

EX 延伸

EXT 拉伸(面)

EXP 輸出其他格式文件

F 繪制連接弧

G 對象組合

H 圖案填充

HELIX 繪制螺旋

HI 消隱

I 插入塊

OI 插入對象 中望為IO

IMP 輸入文件

IN 交集

J 合并點 主要直線使用

L 直線

LT 線型管理器

LA 圖層

LTS 線形比例

LI 顯示選取對象的信息

LW 線寬設置

LEN 拉長

LE引 線標注

LOFT 放樣

M 移動

MA 特性匹配

ML 多線

MT 多行文字

MI 鏡像

MIRROR3D三維鏡像

MIRRTEXT系統變量

ME 定距等分

MLE 編輯修改多重引線

N 新建

O 偏移

OS 草圖設置

OP 選項

PU 清理垃圾

PL 繪制多段線

PLAN 平面視圖命令 視圖→三維視圖→平面視圖

PE 編輯多線

PO 點

POL 正多邊形繪制

PER 繪制垂直線

PAR 繪制平行線

PICKFIRST 控制在發出命令之前(先選擇后執行)還是之后選擇對象

REG 創建面域 繪圖→邊界→拾取點→左鍵單擊要創建的面域邊界中心

REDO 重做

RO 旋轉

ROTATE3D三維旋轉

RE 重新生成

REV 繪制旋轉曲面

REC 矩形繪制

RULESURF繪制直紋曲面 設在東南視圖中,在兩個圓之間繪制一個圓柱曲面

S 拉伸 局部縮放

SE 草圖設置

SL 剖切

SU 差集

SC 縮放

ST 文字樣式對話框

SO 區域填充

SPL 樣條曲線

SHIFT+CTRL+S保存

SWEEP 掃略

SHA 著色

STATUS 顯示圖形狀態

SURFTAB1設置平移曲面分段數的系統變量 (控制第一條選擇邊和與第一條邊相對的邊的網格分段數。如果第一條邊是上下方向的,那么網格分段數就是左右方向的。數值設置越大,那么網格分段數也就越密集。)

SURFTAB2設置平移曲面分段數的系統變量 (控制第三、四條邊的網格分段數)

T 多行文字

TO 自定義用戶界面 即工具欄

TX 單行文字

TOL 標注形位公差

TK 追蹤 可指定一系列臨時點,每個點均自上一點偏移。

TRACE 繪制等寬線

TABSURF繪制平移曲面 設在東南視圖中,把SPL樣條曲線沿一條直線平移

U 撤銷上一步命令 可以撤銷N步命令,直至繪圖開始時的狀態

UNI 并集

UCSICON打開坐標系

UN 圖形單位對話框

V 視圖管理器

VPOINT 重新設置視點

W 寫塊

X 分解

XL 構造線

Z 窗口縮放

Z+E 顯示全圖

%%D 度數

%%C 直徑

%%P 正負

%%O 上劃線

%%U 下劃線

%%178 平方

國產創新功能

在CAD設計中,最常打交道的就是圖紙了,圖紙是否能夠快速、準確的顯示對于CAD軟件的用戶體驗有著極其重大的影響。

至2014年國產CAD憑借各自對用戶的理解,逐步開發出CAD設計中比較實用的創新功能,比如智能鼠標手勢,設計師再也不用擔心忘記操作命令,可簡單快捷通過鼠標手勢就可以輕松調用所需命令,而且命令菜單還可以根據每個人的操作習慣進行自定義,非常方便。

另外值得一說的是CAD智能語音和Google地球,是中望CAD+2015推出的的創新功能。智能語音為傳統的CAD圖紙標注提供了更簡便的標注方式,簡化了圖紙讓CAD圖紙更美觀,也讓設計師能更好的表達自己的設計理念,能幫設計師說話的CAD圖紙。而在CAD軟件中引入Google地球功能,設計師可以及時將完成的設計作品放置在實際環境中,檢查作品的合理性和科學性。

未來,國產CAD還有哪些讓用戶眼前一亮的創新功能,給大家的設計工作帶來便利,我們拭目以待。

作圖原則

為了提高作圖速度,用戶最好遵循如下的作圖原則:

1、作圖步驟:設置圖幅→設置單位及精度→建立若干圖層→、設置對象樣式→開始繪圖。

2、繪圖始終使用1:1比例。為改變圖樣的大小,可在打印時于圖紙空間內設置不同的打印比例。

3、為不同類型的圖元對象設置不同的圖層、顏色及線寬,而圖元對象的顏色、線型及線寬都應由圖層控制(BYLAYER)。

4、需精確繪圖時,可使用柵格捕捉功能,并將柵格捕捉間距設為適當?shù)臄?shù)值。

5、不要將圖框和圖形繪在同一幅圖中,應在布局(LAYOUT)中將圖框按塊插入,然后打印出圖。

6、對于有名對象,如視圖、圖層、圖塊、線型、文字樣式、打印樣式等,命名時不僅要簡明,而且要遵循一定的規律,以便于查找和使用。

7、將一些常用設置,如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形模板文件中(即另存為*.DWF文件),以后繪制新圖時,可在創建新圖形向?qū)е袉螕?使用模板"來打開它,并開始繪圖。

選用命令

用戶駕馭CAD,是通過向它發出一系列的命令實現的。CAD接到命令后,會立即執行該命令并完成其相應的功能。在具體操作過程中,盡管計算機輔助設計CAD中有多種途徑能夠達到同樣的目的,但如果命令選用得當,則會明顯減少操作步驟,提高繪圖效率。下面僅列舉了幾個較典型的案例。

1、生成直線或線段

(1)在CAD中,使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直線或線段,但唯有LINE命令使用的頻率最高,也最為靈活。

(2)為保證物體三視圖之間"長對正、寬相等、高平齊"的對應關系,應選用XLINE和RAY命令繪出若干條輔助線,然后再用TRIM剪截掉多余的部分。

(3)欲快速生成一條封閉的填充邊界,或想構造一個面域,則應選用PLINE命令。用PLINE生成的線段可用PEDIT命令進行編輯。

(4)當一次生成多條彼此平行的線段,且各條線段可能使用不同的顏色和線型時,可選擇MLINE命令。

2、注釋文本

(1)在使用文本注釋時,如果注釋中的文字具有同樣的格式,注釋又很短,則選用TEXT(DTEXT)命令。

(2)當需要書寫大段文字,且段落中的文字可能具有不同格式,如字體、字高、顏色、專用符號、分子式等,則應使用MTEXT命令。

3、復制圖形或特性

(1)在同一圖形文件中,若將圖形進行復制,則應選用COPY命令,可以選擇模式選項進行單個或多個復制,也可選擇位移選項指定位置。

(2)在同一圖形文件中,將某圖形隨意復制多次,則應選用COPY命令的MULTIPLE(重復)選項;或者,使用COPYCLIP(普通復制)或COPYBASE(指定基點后復制)命令將需要的圖形復制到剪貼板,然后再使用PASTECLIP(普通粘貼)或PASTEBLOCK(以塊的形式粘帖)命令粘帖到多處指定的位置。

(3)在同一圖形文件中,如果復制后的圖形按一定規律排列,如形成若干行若干列,或者沿某圓周(圓弧)均勻分布,則應選用ARRAY命令。

(4)在同一圖形文件中,欲生成多條彼此平行、間隔相等或不等的線條,或者生成一系列同心橢圓(弧)、圓(弧)等,則應選用OFFSET命令。

(5)在同一圖形文件中,如果需要復制的數量相當大,為了減少文件的大小,或便于日后統一修改,則應把指定的圖形用BLOCK命令定義為塊,再選用INSERT或MINSERT命令將塊插入即可。

(6)在多個圖形文檔之間復制圖形,可采用兩種辦法。其一,使用命令操作。先在打開的源文件中使用COPYCLIP(Ctrl+C)或COPYBASE(Ctrl+C+Shift 帶基點的復制)命令將圖形復制到剪貼板中,然后在打開的目的文件中用PASTECLIP、PASTEBLOCK或PASTEORIG三者之一將圖形復制到指定位置。這與在快捷菜單中選擇相應的選項是等效的。其二,用鼠標直接拖拽被選圖形。注意:在同一圖形文件中拖拽只能是移動圖形,而在兩個圖形文檔之間拖拽才是復制圖形。拖拽時,鼠標指針一定要指在選定圖形的圖線上而不是指在圖線的夾點上。同時還要注意的是,用左鍵拖拽與用右鍵拖拽是有區別的。用左鍵是直接進行拖拽,而用右鍵拖拽時會彈出一快捷菜單,依據菜單提供的選項選擇不同方式進行復制。

(7)在多個圖形文檔之間復制圖形特性,應選用MATCHPROP命令(需與PAINTPROP命令匹配),類似于Word中的格式刷。

使用規范

一、CAD制圖總則

1、工作目標 2、工作范圍 3、工作風格

二、制圖

1、CAD制圖規范 2、圖紙目錄 3、圖紙深度 4、圖紙字體 5、圖紙版本及修改標志

7、圖紙幅面 8、圖層及文件交換格式 9、補充說明

一、總 則

工作目標

1.1規范化——有效提高建筑設計的工作質量;

1.2標準化——提高建筑設計的工作效率;

1.3網絡化——便于網絡上規范化管理和成果的共享。

工作范圍

本標準是建筑CAD制圖的統一規則,適用于我院房屋建筑工程和建筑工程相關領域中的CAD制圖及軟件開發。

工作風格

本標準為形成設計院繪圖表達的風格的統一,不提倡個人繪圖表達風格。建筑制圖的表達應清晰、完整、統一。

二、制圖

1、制圖規范

工程制圖嚴格遵照國家有關建筑制圖規范制圖,要求所有圖面的表達方式均保持一致。

2、圖紙目錄

各個專業圖紙目錄參照下列順序編制:

建筑專業:建筑設計說明;室內裝飾一覽表;建筑構造作法一覽表;建筑定位圖;平面圖;立面圖;剖面圖;樓梯;部分平面;建筑詳圖;門窗表;門窗圖。

結構專業:結構設計說明;樁位圖;基礎圖;基礎詳圖;地下室結構圖;(人防圖紙);地下室結構詳圖;樓面結構布置;樓面配筋圖;梁、柱、板、樓梯詳圖;結構構件詳圖。

電氣專業:電氣設計說明;主要設備材料表;平面圖;詳圖;系統圖;控制線路圖。大型工程應按強電、弱電、火災報警及其智能系統分別設置目錄。

給排水專業:給排水設計說明;總圖;平面圖(自下而上);詳圖;給水、消防、排水、雨水系統圖。

暖通空調專業:暖通設計說明;主要設備材料表,平面圖;剖面圖;詳圖;系統圖。

3、圖紙深度

工程圖紙除應達到國家規范規定深度外,尚須滿足業主提供例圖深度及特殊要求。

4、圖紙字體

除投標及其特殊情況外,均應采取以下字體文件,盡量不使用TureType字體,以加快圖形的顯示,縮小圖形文件。同一圖形文件內字型數目不要超過四種。以下字體形文件為標準字體,將其放置在CAD軟件的FONTS目錄中即可。Romans.shx(西文花體)、romand.shx(西文花體)、bold.shx(西文黑體)、txt.shx(西文單線體)、simpelx(西文單線體)、st64f.shx(漢字宋體)、ht64f.shx(漢字黑體)、kt64f.shx(漢字楷體)、fs64f.shx(漢字仿宋)、hztxt.shx(漢字單線)。字型文件放置在單位計算機網絡服務器上(其具體位置\\server1\software\standard\fonts)。

漢字字型優先考慮采用hztxt.shx和hzst.shx;西文優先考慮romans.shx和simplex或txt.shx。所有中英文之標注宜按下表執行

工程制圖:建筑工程、裝飾設計、環境藝術設計、水電工程、土木施工等等。

工業制圖:精密零件、模具、設備等。

服裝加工:服裝制版。

電子工業:印刷電路板設計。

廣泛應用于土木建筑、裝飾裝潢、城市規劃、園林設計、電子電路、機械設計、服裝鞋帽、航空航天、輕工化工等諸多領域。

分類︰

在不同的行業中。歐特克〔是Autodesk公司的漢語名稱〕以及國內一些公司開發了一些基于CAD 通用版本的插件,比如中望系列、浩辰系列、天正系列。大大增強了CAD的易用性。

在機械設計與制造行業中有AutoCAD Mechanical版本和浩辰機械軟件、中望CAD機械版。

在建筑設計行業中有浩辰建筑、中望建筑和天正建筑。

在電子電路設計行業中有AutoCAD Electrical 版本和浩辰電氣軟件。

在勘測、土方工程與道路設計發行了 Autodesk Civil 3D版本。

而學校里教學、培訓中所用的一般都是AutoCAD、浩辰CAD教育版或中望CAD。

CAD相關專業術語:

1.CFI

電腦輔助設計架構始創會

2.CAD

電腦輔助設計

1. AutoCADV1.0 1982年推出

2. AutoCAD V1.2 1983年推出

3. AutoCADV1.3 1983年推出

4. AutoCADV1.4 1983年推出

5. AutoCADV2.0 1984年推出

6. AutoCADV2.17和V2.18 1985年推出

7. AutoCADV2.5 1986年推出

8. AutoCADV2.6 1986年推出

9. AutoCADR9.0 1988年推出

10. AutoCADR10.0 1988年推出

11. AutoCADR11.0 1990年推出

12. AutoCADR12.0 1992年推出

13. AutoCADR13.0 1994年推出

14. AutoCADR14.0 1997年推出

15. AutoCAD2000(AutoCADR15.0)1999年推出

16.AutoCAD2002 2001年推出

17.AutoCAD2004 2003年推出

18. AutoCAD2005 2005年推出

19.AUTOCAD2006 2006年推出

20.AUTOCAD2007 2006年推出

21.AutoCAD 2008 2007年推出

22.AutoCAD 2009 2008年推出

23.AutoCAD 2010 2009年推出

24.AutoCAD 2011 2010年推出

25.AutoCAD 2012 2011年推出

26.AutoCAD 2013 2012年推出

27.AutoCAD 2014 2013年推出

28.AutoCAD 2015 2014年推出

Autodesk公司每年會發行以第二年命名的AutoCAD版本。

一、建筑CAD

建筑CAD使用參數化的建筑智能構件來進行建筑設計,建筑構件智能關聯、變更傳播更新,建筑二維施工圖和三維模型全程同步生成,在滿足建筑施工圖繪制需求的同時,提供了完備的建筑三維設計功能。參數化、智能化、可視化、協同化和信息模型化是CAD建筑軟件的發展方向,軟件符合國內建筑師設計習慣。

二、機械CAD

機械CAD專業軟件涵蓋了機械設計的全部領域,集齊繪圖、設計管理和數據集成等功能模塊與一體,實現了直接對圖紙、序號、明細表、尺寸標注、符號標注等對象的雙擊編輯,CAD提供最新符合國家標準的符號標注和標準件庫。標準化、智能化的機械繪圖設計,能很大程度上提高設計人員的繪圖效率,使圖紙完全符合和企業、行業及國家標準,軟件兼容多數的機械軟件。

三、婚紗CAD

婚紗禮服CAD是用于婚紗禮服行業的CAD制版軟件。與傳統手工制版(套版)相比,具有高效、精準的特點�？梢源偈够榧喍Y服成衣品質提升和版型風格的確立。突破婚紗禮服CAD,內核母型數據庫:一字、單肩、掛脖、V領、卡肩等庫型。調用母型進行聯動修改或分割裁片并完成自動放碼。

CAD有著廣泛的應用領域,在全球500強企業中有90%的企業均使用,它來做輔助設計,在世界上其已成為衡量一個國家科技現代化和工業化現代化的重要標志之一。

它廣泛應用于:建筑、機械等領域。

CAD的發展導致了下列工具和方法的發展:

CAD技術可以提高起重機械制造企業的工作效率,增強企業的創新和競爭能力。本文分析了CAD技術在起重機械中的應用現狀、存在問題,展望了其發展趨勢,即集成化、智能化、網絡化、標準化、虛擬技術等。
