OPGW光纜
復合光纜地線,或稱光纖復合架空地線（Optical fiber composite overhead ground wire,OPGW）是一種利用輸電線路構成的線,通常是由電力公司所使用。這種線同時達到接地及通訊的目的。OPGW線包含一個管狀結構內含一或多條光纜,而外圍由鋼及鋁組成。復合光纜地線架設在超高壓電塔的最頂端。其導電部分提供接地的功能,當作被雷擊的保護屏障。而在內部的光纜則提供高速資料傳輸?shù)墓δ?其資料傳輸可供電力系統自身保護及控制的作用,或者用來傳輸語音及資料,再或者可以出租給電信業者作骨干。
簡介
OPGW光纜,Optical Fiber Composite Overhead Ground Wire(也稱光纖復合架空地線)。把光纖放置在架空高壓輸電線的地線中,用以構成輸電線路上的光纖通信網,這種結構形式兼具地線與通信雙重功能,一般稱作OPGW光纜。
型號表示
OPGW—XX（芯數）—X（截面積mm2）+[X抗拉力+X短路電流容量]
例：OPGW—24B1—50 [58;12]
安裝
要考慮與導線應力,弧垂及絕緣間隙的配合,以及其荷重不應超過現用桿塔及基礎所允許的使用范圍。因此應根據所選用的OPGW主要技術參數計算出其特性曲線,并結合工程實際設計接線盒,各類金具,附件的布置圖,外形圖及安裝圖。
OPGW光纜主要在500KV 、220KV 、110KV電壓等級線路上使用,受線路停電、安全等因素影響,多在新建線路上應用。
適用特點
1、高壓超過110kv的線路,檔距較大(一般都在250M以上);
2、易于維護,對于線路跨越問題易解決,其機械特性可滿足線路大跨越;
3、OPGW外層為金屬鎧裝,對高壓電蝕及降解無影響;
4、OPGW在施工時必須停電,停電損失較大,所以在新建110kv以上高壓線路中應該使用OPGW;
5、OPGW的性能指標中,短路電流越大,越需要用良導體做鎧裝,則相應降低了抗拉強度,而在抗拉強度一定的情況下,要提高短路電流容量,只有增大金屬截面積,從而導致纜徑和纜重增加,這樣就對線路桿塔強度提出了安全問題。
OPGW光纜相關產品
福建泉州供應opgw-24b1-50光纜
- 產品規格：
- 0
- 產品數量：
- 999
- 經營模式：
- 生產型, 貿易型
- 執照認證：
- 未認證
- 最近更新：
- 2020/10/21 11:34:52
- 經營品牌：
- 盈極光電
技術特點： 福建泉州供應opgw-24b1-50光纜 激光密封焊接的不銹鋼松套管可以為光纖提供機械性能保護和過熱保護;高抗拉強度,長跨距,耐形變設計;出色的防潮及防氫損設計;光纖超過12芯快速識別￥8元/個所在地：四川成都
成都盈極科技有限公司銷售部
opgw光纜塔用引下線夾 光纜金具
- 產品規格：
- 見詳情
- 產品數量：
- 10000
- 經營模式：
- 生產型
- 執照認證：
- 未認證
- 最近更新：
- 2022/9/2 16:05:00
- 經營品牌：
- 利特萊
opgw光纜塔用引下線夾 opgw塔用引下線夾夾具，引下線夾具組件用途：引下夾具主要用于adss及opgw光纜在桿塔上引線時的固定安 裝。如，在光纜接頭桿(塔)處，光纜從夾持金具￥1元/套所在地：山東濟寧
曲阜利特萊電力器材有限公司

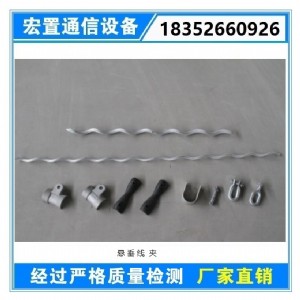

內蒙古光纜金具廠家懸垂線夾opgw光纜用懸垂金具 價格優
