又爽又黄无遮挡高潮视频网站,久久精品人妻一区二区三区,粗壮挺进人妻水蜜桃成熟漫画,日韩人妻无码精品无码中文字幕

英文名稱 :organic bentonite

中文別名:有機(jī)蒙脫土,有機(jī)陶土,簡稱OMMT

相對密度:1.7~1.8 g/cm3

外觀:白色或灰白色粉末

氣味:無味

溶解性:易溶于烴類溶劑,加少量極性溶劑如甲醇、乙醇、丙酮等,能使蒙脫土層間的季銨碳?xì)滏溚ㄟ^氫鍵橋接,獲得有效的溶劑化,從而使層間膨脹、分散,并形成卡層屋結(jié)構(gòu)的觸變性凝膠體,防止無機(jī)填料沉淀。

毒性:無毒

應(yīng)用:用作溶劑型膠黏劑和密封劑的增稠劑、觸變劑和穩(wěn)定劑,參考用量5~10份。直接加入有機(jī)膨潤土,攪拌1h后加入少量(2%~3%)極性溶劑(甲醇或乙醇等)。

有機(jī)膨潤土是有機(jī)季銨鹽與天然膨潤土的復(fù)合物,是近些年開發(fā)的一種精細(xì)化工產(chǎn)品。有機(jī)膨潤土的主要特性就是有機(jī)介質(zhì)中表現(xiàn)出溶脹性、高分散和觸變性。在涂料方面,有機(jī)膨潤土一般作為防沉劑、增稠劑,用作金屬防腐涂料,具有耐腐蝕、耐磨、抗鹽水侵蝕、抗沖擊、不易濕等特點(diǎn);在紡織工業(yè)方面,有機(jī)膨潤土主要合成纖維織物的染色助劑;在高速印刷油墨方面,根據(jù)需要來調(diào)節(jié)油墨的稠度、粘度及控制滲透性;在鉆井方面,有機(jī)膨潤土可作為乳膠穩(wěn)定劑;在高溫潤滑脂方面,有機(jī)膨潤土特別用于制備適于高溫和長時間連續(xù)運(yùn)轉(zhuǎn)作業(yè)的高溫潤滑脂。

有機(jī)膨潤土制備原理蒙脫石礦物是:蒙脫石是一種性能獨(dú)特的鋁硅酸鹽礦物,由兩層SiO四面體片中間夾一層AIO(OH)八面體片組成的層片狀礦物。蒙脫石結(jié)構(gòu)單元層中的Si·+可被A13+置換,八面體層內(nèi)的AP+常被Mg2+、Fe3+、Zn2+等多價離子置換,從而使晶格中電荷不平衡,產(chǎn)生剩余負(fù)電荷,使其具有吸附陽離子和交換性陰離子的能力,有較高的水化能,在C軸(層片疊置方向)的晶層間的氧層與氧層的作用力較小,可形成良好的離解面,層間易于浸入水分子或其他極性分子,引起C軸方向的膨脹。這是其他非膨脹性粘土不具備的性能。由于這種性能,使蒙脫石層間充滿nH:O層間水及可交換性陽離子,它們是引起蒙脫石膨脹的動力。但是,不同成礦條件不同產(chǎn)地的膨潤土,其蒙脫石層間可交換性陽離子的種類與交換容量(CEC)有很大差別。其中,層間高價陽離子(Ca2+、Mg2+等)蒙脫石雙電層水化膜薄,膨脹倍數(shù)低;低價陽離子(Na+、K+等)水化膜厚,膨脹倍數(shù)高。因此,Na+蒙脫石再將其與有機(jī)覆蓋劑反應(yīng)。有機(jī)覆蓋劑通常是一類碳鏈長度大于12的陽離子表面活性劑,與蒙脫石晶層間的Na+按下式實現(xiàn)離子交換反應(yīng),使親水性蒙脫石變?yōu)槭杷�性蒙脫�?Na+一蒙脫石+[NHa·R4-a]CI一[NHa·R4-a]一蒙脫石+NaCI

有機(jī)膨潤土的制備有濕法、預(yù)凝膠法和干法三種。這三種方法中,干法操作簡單,生產(chǎn)效率高,制出的有機(jī)膨潤土適于作為油基鉆探液的增稠劑,但此方法粉塵較多,對環(huán)境污染較大;濕法的關(guān)鍵步驟是懸浮液中的微粒的粒度是否達(dá)到要求,膨潤土中的雜質(zhì),特別是石英是否去除,它直接關(guān)系到有機(jī)膨潤土性能的好壞。值得注意的是,有機(jī)膨潤土的制備原料必須是鈉基膨潤土,而不能用鈣基膨潤土,因為Na較Ca的水合離子半徑大,使膨潤土的層間距d(001)加大,有利于有機(jī)陽離子的離子交換。

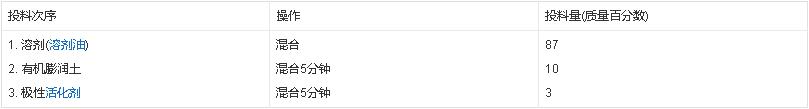

有機(jī)膨潤土在我國已生產(chǎn)、應(yīng)用三十多年,廣泛用于工業(yè)涂料和脫模劑的生產(chǎn),有機(jī)膨潤土是工業(yè)涂料的懸浮劑、增稠劑。具體使用方法是:先將有機(jī)膨潤土做成有機(jī)膨潤土膏(或稱有機(jī)膨潤土凝膠),再用有機(jī)膨潤土膏做涂料和脫模劑,有機(jī)膨潤土膏制造工藝如下表所示:(采用高速分散機(jī))

先投入溶劑,開始混合,加入有機(jī)膨潤土混合4-5分鐘,加入極性活化劑(極性添加劑)繼續(xù)混合4-5分鐘。有機(jī)膨潤土用量可增減,為了操作方便,以10%為最高量。通過試驗,最佳極性添加劑有95%甲醇,95%乙醇和碳酸丙烯酯,其正確用量如下:

甲醇/水(95/5)有機(jī)膨潤土量的33%

乙醇/水(95/5)有機(jī)膨潤土量的50%

碳酸丙烯酯,有機(jī)膨潤土量的33%

為了獲得最佳的活化效率,甲醇和乙醇都含有5%的水,使用含有水的甲醇或乙醇,粘度很快上升,而使用無水甲醇或乙醇,沒有凝膠效果。
