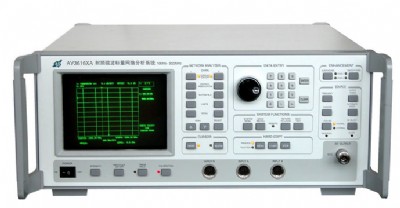

av3616x/xa系列射頻/微波標量網絡分析系統

av3616x/xa是射頻/微波標量網絡分析系統，它把高精度掃源與復雜的網絡分析儀合二為一，外配合適的檢波器和高方向性駐波比自動測試器，具有傳輸損耗、反射損耗及絕對功率的測試能力，可以廣泛應用于濾波器、雙工器、混頻器、接收機、放大器等的測量。

主要特點：

● 71db動態范圍

● 光標功能

● 頻標功能

● 內置極限測試

由于以上特點，av3616x/xa系列標網可以輕松的測試濾波器、放大器、衰減器等被測件的幅頻特性。

● 71db動態范圍

71db動態范圍可以滿足市場上一般微波產品的幅頻特性測試

● 光標功能

光標功能可以在測試時讀出被測件頻響的最大、最小值等參數，在測試濾波器時也可以讀出3db帶寬等參數。

● 頻標功能

頻標功能可以根據需要設置需觀測的頻率點的幅度值。

● 內置極限測試

極限測試功能可以讓用戶根據被測件的指標設置兩個極限值，這樣在測試時就可以輕松的判斷被測件的指標合格與否。

典型應用：下圖是介紹用av3616測試帶通濾波器的圖形

技術規范：

主機指標av3616xav3616xa頻率范圍10mhz～8.6ghz10mhz～3.0ghz頻率準確度±200khz±200khz(10mhz～50mhz)

±100khz(50mhz～3.0ghz)頻率分辨率100khz100khz剩余調頻＜10khz(峰值)＜10khz(峰值)穩幅輸出功率＞+10dbm(10mhz～8.0ghz)

+7dbm(8.0～8.6ghz)＞+11dbm功率準確度＜±1.5dbm±0.4db/10dbstep＜±1.5dbm±0.4db/10dbstep功率平坦度＜±0.7db(23℃±5℃)＜±1.5db(23℃±5℃)源駐波比＜1.51.5諧波＜-35dbc(＜2.0ghz)

＜-40dbc(＞2.0ghz)＜-35dbc非諧波＜-40dbc(＜2.0ghz)

＜-45dbc(＞2.0ghz)＜-40dbc通道動態范圍+16～-55dbm+16～-55dbm  通道準確度＜±0.4(+16～-40dbm)

＜±0.9(-40～-50dbm)

＜±1.2(-50～-55dbm)＜±0.4(+16～-40dbm)

＜±0.9(-40～-50dbm)

＜±1.2(-50～-55dbm)檢波器av10314aav10314b頻率范圍10mhz～8.6ghz10mhz～3.0ghz駐波比＜2.0(＜50mhz)

＜1.4(≥50mhz)＜2.0(＜50mhz)

＜1.2(≥50mhz)平坦度±0.5db±0.5db駐波比自動測試器av10615bav10615a頻率范圍10mhz～8.6ghz10mhz～3.0ghz方向性＞36db＞40db測試端口駐波比＜1.25＜1.25

注：數據適用于25℃±5℃。

訂貨信息：

● 主機：av3616x/xa射頻/微波標量網絡分析系統

● 標配：電源線、用戶手冊、用戶反饋意見表

● 選件：

序號名稱型號說明1檢波器av10314a/b傳輸參數的測量2電橋av10615a/b反射參數的測量370db程控步進衰減器 70db的功率輸出范圍4打印機hp deskjet 840c測試的圖形和數據輸出打印
