前言preface
shj-a型懸臂非對稱雙螺旋錐形混合機是行星錐形混合機中的一種，使用面最廣、銷量最大的粉 粒體混合機型。它適用于化工、農藥、染料、飼料添加劑 、醫 藥、食品、石油、冶金、礦山、建筑、機械、國防以及農業種子等粉 （粒）料混合。
使用特征characteristics of usage
對比重懸殊和粒徑不同的物料組成有很強的適應性；
混合溫和，對顆粒料不壓潰和磨碎，對熱敏料不產生過熱現象；
不僅可進行粉 粒體混合操作，還可添加少量的液體混合操作；
混合速度快，混合時間短；
混合均勻度高，一般混合均勻度變異系數（cv）≤5％；
混合無死角，出料既快又干凈；
改變該機某些結構，可以產生某種全新的功能；
有良好的配套性，增加某些配套裝置，可以使操作更方便，使用更稱心；
安 裝操作簡單，清理維修方便，使用壽命長；

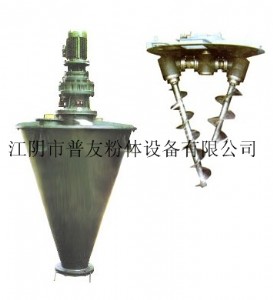

設備結構structure
shj-a型混合機，它主要由筒體、電機減速機、傳動機構、螺旋部分及出料閥等五大部分組成。
shj-a混合機頂端的電動機帶動雙級雙出軸擺線針輪行星減速器，輸出公轉自轉兩種速度，使兩根螺旋軸作行星式運轉。
混合容器為倒錐體，機內兩根螺旋采用懸臂非對稱結構，長螺旋靠錐壁安 裝，短螺旋靠近中心部位安 裝；長螺旋直徑小，短螺旋直徑大；因而大大增強了中心區域的攪拌效果，提高了混合效率和混合精度。
全容積10m3以上的dsh型混合機公、自轉分開傳動。
本機傳動件采用多道、多功能密封機構，能有效地防止灰塵進入軸承和潤滑脂滲出污染物料。
混合原理mixing principle
工作時，裝在機內的兩根螺旋作自轉的同時又沿錐壁作公轉，呈行星式的運動。雙螺旋的快速自轉將物料向上提升，形成兩股非對稱的沿筒壁和中間自下向上的螺柱物料流。
轉臂帶動螺桿的公轉運動，使螺旋外的物料不同程度地進入螺柱包絡體內，一部分物料被錯位提升，另一部分物料又被甩出螺柱，從而達到全圓周方位物料的不斷擴散。
被提升到上部的兩股非對稱物料再向中心凹穴匯合，兩股物料流匯合成一股向下流動，補充了底部物料的空穴，形成非對稱循環。
由于上述的復合運動，使物料在較短時間內獲得了高精度的均勻混合。
