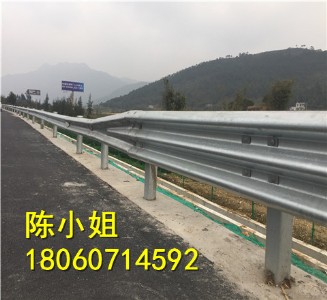

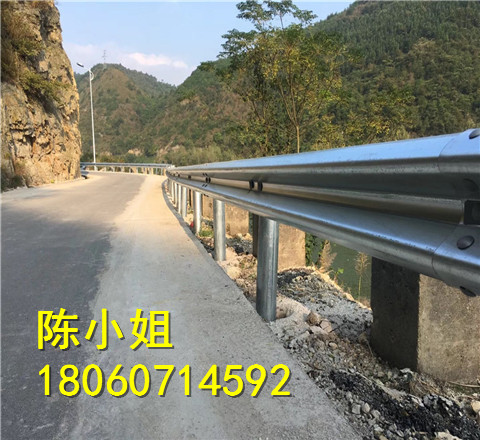

波形梁護欄技術要求波形梁護欄的安 裝高度
一旦失控車輛與護欄發生碰撞時,當然希望護欄能作用于車輛的有效部位,既不致使車輛越出護欄,也不致使車輛鉆入護欄橫梁的下面。比較理想的情況應該是通過護欄的整體作用迫使車輛逐步轉向,一直回復到正常的行駛方向。但目前世界上生產的汽車五花八門,從大噸位的重型汽車到很小的微型汽車,其質量相差非常懸殊,車輛外型變化很大,F(xiàn)代化的小轎車有向微型化發展的趨勢,其質量變得越來越輕,為了減少空氣阻力,前車蓋更符合流線型而變低,這種車輛在與護欄相碰時,很容易鉆入波形梁護欄的橫梁下面而造成嚴重的后果。
另一種情況是車輛的噸位越來越大,車輛向大型化和重型化方向發展。大型車在護欄碰撞時,可能產生跳躍問題。特別在與“w型”波形梁護欄相撞時,由于車輛的保險杠碰撞波形梁護欄的橫梁頂部而可能使其扭成為斜面,這種情況在碰撞角度很大,速度很高時危險性更大,一旦.出現這種情況,就有可能使保險杠向下往后傾斜,在汽車沖力的帶動下很容易滑上護欄的斜面,繼而發生越出護欄的事故。
上面說的兩種情況——車輛鉆人護欄下面和車輛從護欄橫梁越出,當然是不希望發生的。這就要求很好地研究確定護欄的合理安 裝高度。護欄安 裝高度可通過車輛與護欄的足尺碰撞試驗;使用中護欄的交通事故調查資料;現代車輛的幾何特性分析三方面情況進行確定。一般地,波形梁護欄的橫梁中心高度,從路面算起至連接螺栓孔中心的距離以60cm為宜。當設有路緣石時,橫梁的中心高度從路緣石頂面算起至連接螺栓孔中心的距離為60cm。當波形梁護欄有防阻塊時,其中心高度不變。
波形梁護欄的強度
波形梁護欄的強度主要決定于立柱的剛度、土的承載力及梁的抗拉強度,特別是立柱的水平承載力與位移的關系是決定立柱強度的重要因素 。當立柱埋入土基時,考慮到路肩填土密實度可能不夠,和立柱過分靠近邊坡線而使側向土壓力減少這樣一些因素 ,立柱埋深不應小于110cm,有路緣石的立柱埋深應不小于125cm。立柱埋置于混凝土基礎中時,其埋深不應小于40cm。由于立柱的最大彎矩發生在根部,要考慮的是如何使立柱損壞后更容易修復。為維修養護的方便,可采用法蘭盤裝配式的連接方式。混凝土基礎的尺寸、法蘭盤的連接強度,應根據不同情況由計算確定。有條件時,最好采用抽換式護欄立柱裝置。其特點是用硬塑料管預留立柱孔穴。埋深可根據需要在40~80cm范圍變化,主要考慮為以后升高預留余地。承座器固定在?昆凝土基礎中,安 裝時把迫緊器螺絲松開,插入立柱,待調整好高度后,即可擰緊三個螺栓,立柱即被鎖固。該裝置結構簡單,安 裝、維修方便。
波形梁護欄組成構件的標準
波形梁、立柱、防阻塊、橫隔梁、端頭等構件應符合有關產品標準的規定。
①波形梁。波形梁是與失控車輛首先接觸的構造,通過波形梁的傳遞,把碰撞力分散給多根立柱,通過立柱把力傳遞給地基土。失控車輛與護欄的作用將隨著時間的推移,不斷改變著作用位置,波形梁主要承受的是拉伸力,在碰撞車輛沖擊作用下,波紋被展開,吸收能量。波形粱除了滿足抗拉強度要求外.還廊具有好的導向和吸能性能。
②立柱。波形梁護欄可以近似看作彈性地基上點支撐的連續梁。車輛以一定角度(θ=10°~20°)作用于護欄的碰撞力,可以分解為垂直作用于護欄的力和平行于護欄的力,垂直力使護欄、立柱變形,平行力使碰撞不斷改變方向和位置。波形梁、立柱和地基土共同承受這種碰撞力,波形梁主要承受拉力.立柱主要承受彎矩。在碰撞過程中,立柱起著非常重要的支撐作用。要想提高立柱強度,可以通過增大慣性矩的辦法簍現,慣性矩受立柱截面形狀和面積的影響。實際上各國采用不同形狀的型鋼作立柱。例如:澳大利亞采用矩形、h形柱,美國采用方形木柱、工字鋼柱,英國采用工形柱,荷蘭采用扁圓柱,瀅國采用槽鋼,德國采用工字鋼,日本采用圓管鋼,均獲得很好的效果。我國汽車專用道路上,護欄立柱主要采用圓形立柱、槽形立柱兩種形式。 [2]
