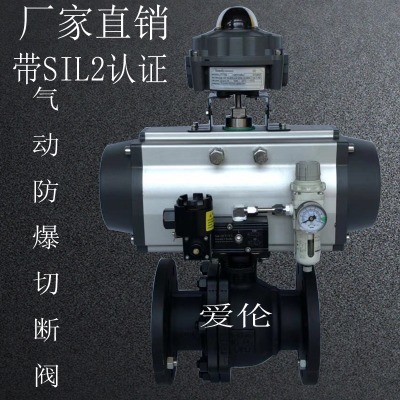

氣動o型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重 量輕、操作方便等優點,可廣泛地應用于石油、 化工、水電、輕紡等工業生產進程地自動調節和遠程控制中。

氣動o型切斷球閥結構原理：

o形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。

執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、 “o”型圈等主要零部件等構成。

氣動o型切斷球閥使用原理

執行機構與閥用連接軸連接。氣缸內輸入氣壓后,作用于活塞上產生一定的推力, 使齒輪型輸出在活塞推動下,使齒輪輸出軸于旋轉,帶動閥軸轉動,從而使球閥球體在閥內隨著轉動,改變閥的流通面積,達到改變通過閥內介質流量目的。

氣動o型切斷球閥技術參數

公稱通徑dn15-dn300

額定流量系數kv 20-8500

作用方式 雙作用；單作用；氣開式；氣關式

公稱壓力pn(mpa) 1.6-6.4

轉角范圍 0～90。

固有流量特性 快開

工作溫度t(℃) -20～160

氣源壓力ps(mpa) 0.3～0.6

法蘭尺寸、型式 pn10、16、40gb9113-88、pn64jb/t79-94,pn10,16凸式 pn40,64凹式或根據用戶要求選配其它標準型式的法蘭(如:ansi、jis、din等標準)
