profibus dp轉modbus tcp模塊

ht3s-dps-mtp是一款profibus-dp從站功能的通訊網關,該產品主要功能是將各種modbus-tcp設備接入到profibus-dp網絡中。

ht3s-dps-mtp網關連接到profibus-dp總線中作為從站使用,連接到modbus-tcp總線中作為主站或從站使用。

產品選型

ht3s-dps-mtp網關：modbus tcp協議轉profibus dp從站接入s7-300

ht3s-dps-mdn網關：modbus rtu協議轉profibus dp從站接入s7-300

ht3s-dps-rse網關：rs485自定義協議轉profibus dp從站接入s7-300

產品特點
▼應用廣泛：凡可以做為modbus rtu或modbus tcp/ip客戶端或服務器端的modbus協議設備都可以使用本產品實現與現場總線profibus的互連。ht3s-dps-mtp網關在profibus一側只做profibus的從站；在modbus tcp/ip一側做modbus服務端或客戶端。
▼應用簡單：用戶不用了解profibus和modbus技術細節,用戶只需參考本手冊及提供的應用實例,根據要求完成配置,不需要復雜編程,即可在短時間內實現連接通信。
▼透明通信：用戶可以依照profibus通信數據區和modbus通信數據區的映射關系,實現profibus到modbus之間的數據透明通信。

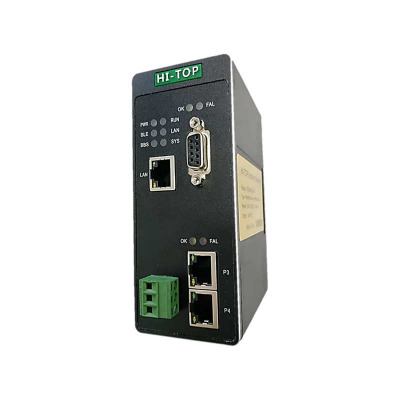

profibus dp轉換網關ht3s-dps-mtp

技術參數

profibus-dp 技術參數

● 網關協議符合gb/t 20540-2006：測量和控制數字數據通信工業控制系統用現場總線第3部分：profibus 規范。

● 網關作為profibus網絡從站,支持的波特率：9.6kbps~12mbps。

● 支持的數據長度：輸入≤244 字節,輸出≤244 字節,輸入+輸出≤488 字節。

● 支持的插槽數量：39條。

● modbus作為主站或從站時,使用不同的gsd文件。

modbus tcp 技術參數

● 網關的modbus接口可通過撥碼選擇作為主站（客戶端）或從站（服務器）,兩種工作方式二選一工作。

● 網關作為modbus 主站,支持01h、02h、03h、04h、05h、06h、0fh、10h號功能。

● 網關作為modbus 主站,可以開通8個通道,連接8個modbus從站。從站站號1~8,對應端口號10001~10008,端口號可以通過軟件進行更改。

● 網關作為modbus 從站,支持02h、04h、0fh、10h號功能。

profibus dp協議轉換網關

● 網關作為modbus 從站,端口號支持501~504。

電氣參數

● 電源電壓：直流 24v/200ma（18v～30v 可用）,功率3.5w。使用中建議接好保護地 pe

● 環境溫度： 運輸和存儲：-40℃～+85℃ , 工作溫度：-40℃～+75℃

● 工作相對濕度：-25～55℃, 濕度≤95％

● 外形尺寸：50mm（寬）×126mm（高）×94mm（厚）；

● 安 裝方式：35mm導軌；

● 防護等級：ip20；

● 重量：約500g。
