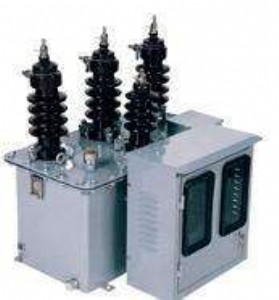

jls-10高壓油浸式計量箱,不帶電度表稱為組合互感器,交流油浸式戶外式(也適用于戶內),是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60hz的三相交流線路35kv、10kv、6kv、3kv系統網絡上。具有精度高重量輕、安 裝方便和防竊電等優點。
三相三線計量箱(二元件)由二只單相電壓和電流互感器組成,三相四線計量箱(三元件)由三只意想電壓和電流互感器組成,裝入箱體中,一二次出線均用瓷套管裝在面板上,外側表面配裝電度表供計量使用。
jls-10高壓油浸式計量箱使用條件:
1、環境溫度:最高氣溫+45 ℃ ,日平均氣溫+30℃,最低氣溫-45℃;
2、海拔高度不超過4000米;
3、大氣條件:大氣中無嚴重影響計量箱絕緣性能的污穢物及侵蝕性或爆炸介質;
4、在產品安 裝近1米內必須安 裝避雷器,以防雷擊。
jls-10高壓油浸式計量箱產品主要結構
1、本產品由組合互感器和計量?jī)x表箱組成,組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量?jī)x表箱內配有d86系列三相電度和保險裝置,單向計量時配一塊有功電度表和一塊無功電度表,雙向計量時配二塊有功電度表和兩塊無功電度表。
2、電壓互感器的鐵芯為外鐵式,用優質冷軋取向硅鋼片疊裝而成,中柱為多級階梯形,在中柱上裝有一次及二次線圈。
3、電流互感器鐵芯為內鐵式,用優質冷軋取向硅鋼片疊裝而成,在鐵芯柱上裝有一次、二次線圈。
4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上,托板通過支撐桿吊裝于箱蓋上,并浸于變壓器油中。高壓引線套管,二次引線套管裝設在箱蓋上,油箱側面裝有放油塞接地螺栓。儀表箱裝在油箱正面,上面裝有觀察窗并備有鉛封孔。
5、復變比計量箱采用二次更換變比復式,便于更換變比時,更間接,高效的工作。
6、復變比計量原理,采用v/v-12接線方式,電壓回路中二次b點接地,電流回路中a.c相電流二次回路尾端接地。在復變比計量箱內部,電流二次回路尾端,電壓二次回路尾端b點,已連接為一點,但并未接地,實際接電表測量時,該應可靠接地。
jls-10高壓油浸式計量箱使用方法和注意事項
1、本產品如用于計量分支線路的電度或用于考核線路損耗時,可將計量
箱安 裝在電桿的支架上。用于計量電力變壓器高壓側電度時,可與變壓器安 裝在同一個平臺上或安 裝在電桿上。
2、新安 裝運行中的計量箱發現相序相反時,會出現有功電度表仍然正轉,無功電度表反轉的現象,造成電度表計量錯誤,應將計量箱高壓側任意兩根對換位置,計量箱變?yōu)檎嘈蜻M(jìn)行,才能保證計量箱準確計量。
3、本產品用于二相一地的電力線路計量電度時,應將地相接在計量箱b相上,其余二相按正相序連接,防止產生計量的附加誤差。產品吊運時必須使用油箱上的吊攀。
4、組合互感器的二次接線端子b點和油箱上的接地螺栓應可靠接地,以免造成事故。
