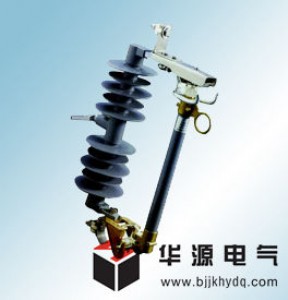

跌落式熔斷器是配電線路分支線和配電
變壓器最常見的一種短路保護開關。它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。安裝在配電線路分支上，可縮小停電范圍。因其有一個明顯的斷開點，具有了隔開關的功能，給檢修線路和設備創造了一個安全作業環境，增加了檢修人員的安全性。帶拉負荷的跌落式熔斷器，還配有彈性輔助觸頭和滅弧罩，用以分合額定負荷電流。
二、型號說明、規格型號表
2.1、型號說明
2.2、規格型號表
型號 額定電壓 額定電流 開斷電流 沖擊電壓 工頻耐壓 爬距 重量
hrw12 15 100 6300 125 45 400 6.5
hrw12 15 200 12500 125 45 400 7
三、用途及執行標準：
跌落式熔斷器，其所有可動部件，彈簧均安裝于熔管上，支撐部位、導體接觸面均無可動部件和彈簧，與普通跌落絲具相比，具有壓力持久保持，接觸電阻小，保證跌落絲具即便出現故障，也不需停主線路進行檢修。
2.1、跌落絲具的用處
1.小電流支線受電端。 2.小負荷變壓器的進線側。
2.2、跌落絲具的作用
1.能自動切斷短路電流，保護用電設備。2.能在正常操作下，明顯斷開的電源。
四、對跌落式熔斷器的要求
1、能滿足切斷短路電流的要求
2、利用熔絲燃燒的膨脹氣體在熔管中產生的壓力形成縱吹；
3、利用固定彈簧加速拉長弧光；
4、利用重力作用，使熔管自動斷開與電源的聯系。
5、操作方便、斷開可靠、運行可靠
6、操作時，使用絕緣桿掛于高處，要求施工時應方便；
7、斷開可靠、開距應滿足國家標準；
8、運行可靠，跌落絲具在運行中能保持足夠壓力.確保接觸電阻小于國家標準.使運行中不出現發熱現象。
五、跌落式熔斷器優勢如下：
1、接觸面積大，電阻校
2、雙壓力使用壓力持久保持。
3、腐蝕性和長期抗疲勞性好。
4、不用停主線路檢修維護。
5、對跌落式熔斷器的要求。
