| 規格：EH2B29-B95C-5230 | 數量：10000個 | |
| 產地：廣東 | 產品編號：bh431305328899356 |
eh2b29-b95c-5230 攪拌杯觸摸芯片一．功能說明
單個觸摸按鍵控制三路輸出：一路馬達輸出,一路蜂鳴器輸出,一路led指示燈輸出
上電不工作,短按touch,馬達開始轉動同時指示燈led1閃,延時60秒停止,馬達停止工作后,此時蜂鳴器響5秒提示；
中途觸發有效,充電過程中不工作。
二．極限參數
supply voltage (vdd)…………………… - 0.3v ~ 6.0v
input in voltage (vin)………………… vss – 0.2v ~ vdd + 0.2v
operating ambient temperature (topr) …………… -20℃ ~ + 85℃
storage ambient temperature (tstor) ………………–40℃ ~ + 125℃
三．電氣參數（vdd=5.0v ta=25℃）
參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.23.05.0v 工作電流iop 2 ma所有負載斷開靜態電流istb 5 ua所有負載關閉驅動電流低電平輸出iol815 mavdd=5.0v,vop=vss+0.5v驅動電流高電平輸出ioh815 mavdd=5.0v,vop=vdd-0.5v過vdd極限電流ivddmax 50ma 過gnd極限電流igndmax 50ma 工作溫度ta-202585℃ 儲存溫度tstg-4025125℃四．封裝腳位圖（sop-8）
五．pin引腳說明及功能描述

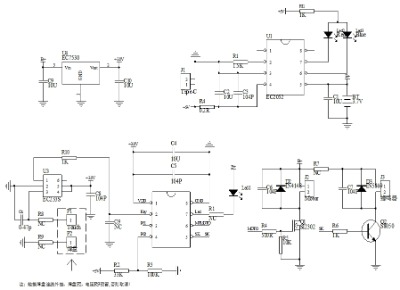

管腳號符號功能描述1vddic正極2key觸發腳,低有效3p01懸空4p025v檢測口5sk蜂鳴器輸出口6mt馬達輸出,高有效7led指示燈1,低有效8gndic負極六．參考電路圖
七．封裝尺寸圖（sop-8）
八．版本說明
版本日期描述eh2b29攪拌機 b95c-52302022/12/06v01初版
