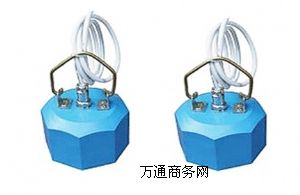

gy15風筒壓力傳感器產品介紹
gy15風筒壓力傳感器主要用于檢測煤礦井下通風用風筒內的風壓，實現對風筒內風壓的連續監測，用以防止對風筒的人為損壞所造成的跑風漏風現象。杜絕事故的發生。
gy15風筒壓力傳感器為井下懸掛卡式儀器，在使用時應嚴格按照有關規定執行，防止發生意外事故。本儀器具有斷電功能和現場指示燈顯示功能，即當風筒內無風時，風壓傳感器可將信號反饋至系統并立即切斷有關設備電源，保證安全生產。
gy15風筒壓力傳感器工作原理
gy15風筒壓力傳感器由下列單元組成：手柄組，干簧管組，永磁鐵組。永磁鐵固定在硅膠板上，當局扇風筒內有風且大于6m/s（出廠前調定）時，風的壓力通過進風口作用于硅橡膠板上（永磁鐵固定在膠板上），使膠板凸起，靠近干簧管，由于干簧管的位置靜止不變，干簧管吸合，常開變常閉，此時說明風筒內風速超過6m/s，測量完成。
gy15風筒壓力傳感器技術指標
測量范圍：4～15m/s；
測量誤差：±2％；
信號輸出：1/5ma；0/5ma；5/10ma；0/5v；0/10v；無源觸點（常開）；
輸出斷電控制：一組常開常閉觸點 250v 0.5a
工作電壓：dc12～18v;
最大傳輸距離：≥2000m；
電纜為：puyvr 3×1.0礦用阻燃橡套電纜
分布電感：0.8mh/km；
分布電容：0.1uf/km；
直流電阻：24ω/km。
關聯設備：煤礦安全生產監測系統，經聯檢后與各監測系統配套兼容。
傳感器外殼防護等級為ip54。
重量:約1500g
