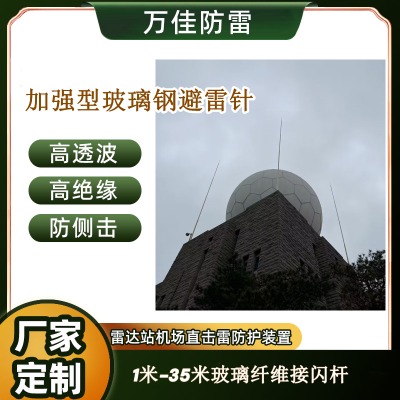

雷達天線平臺玻璃鋼避雷針 27米氣象雷達塔防側擊避雷針 高透波避雷針雷針

雷達天線及平臺避雷針設計要求如下：

1.安 裝位置

應安 裝在雷達天線及平臺的高點,以擴大保護范圍,同時需考慮周邊環境,如建筑物、地形等對雷電走向的影響.

接閃桿與天線邊緣垂直投影的水平距離宜不小于 3m,保護范圍的邊界至雷達天線罩邊沿及天線平臺上其他設備的距離應不小于 0.5m.

2.高度確定

可依據滾球法計算避雷針高度,以保護半徑能夠覆蓋雷達設備和建筑主體為原則.

3.材質選擇

避雷針本體可采用玻璃纖維增強塑料等材質,其具有良好的耐腐蝕性、高強度、輕質和絕緣性能好等優點.

引下線應采用導電性能優良金屬材料,c絕緣引下線,截面積要滿足雷電流順利泄放的條件.

4.結構設計

處于雷達天線仰角零度下邊緣以下部位的接閃桿的支撐桿可采用鋼管,以上部位宜使用玻璃鋼管,鋼管及玻璃鋼管的壁厚及強度應能滿足當地風速、覆冰 厚度等氣象條件的要求.

（1）宜在雷達天線平臺上安 裝不少于3支接閃桿,當雷達天線罩頂距地面的高度不大于15m時,可直接在地面架設不少于2支接閃桿。接閃桿的保護范圍應采用滾球法確定,保護范圍的邊界至雷達天線罩邊沿及天線平臺上其他設備的距離應不小于0.5m,

（2）處于雷達天線仰角零度下邊緣以下部位的接閃桿的支撐桿應采用鋼管,以上部位的接閃桿的支撐桿應使用高強度玻璃鋼管鋼管及玻璃鋼管的壁厚及強度應能滿足當地大風速、大覆冰 厚度等氣象條件的要求。

（3）應在玻璃鋼管及鋼管內設置多芯銅絞線作引下線,截面積應不小于50mm。宜選擇在其中1支接閃桿的支撐桿上設置雷擊計數器。

（4）位于高山頂部的雷達站,宜根據當地山體情況及雷電活動規律,沿雷達站周邊設置接閃桿或接閃線。

（5）宜在玻璃鋼管及鋼管內設置截面積不小于 50mm2 的多芯銅絞線作引下線.

5.接地系統

接地電阻通常要求不大于10歐姆,以保障雷電電流能快速、安 全地泄入大地.接地極可采用人工接地極和自然接地極相結合的方式,各個接地極之間要用扁鋼等導體進行可靠連接,形成一個統一的接地網.

6.其他要求

可選擇在其中 1 支接閃桿的支撐設置雷擊計數器.位于高山頂部的雷達站,宜根據當地山體情況及雷電活動規律,沿雷達站周邊設置接閃桿或接閃線。
