一、產品簡介

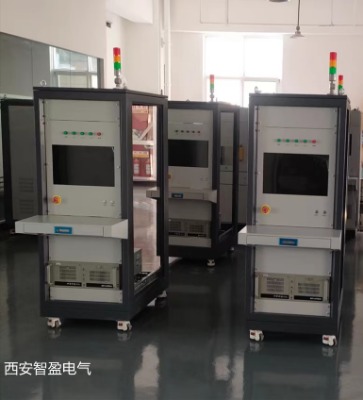

該測試系統是晶閘管靜態參數檢驗測試中不可缺少的專用測試設備。

該套測試設備主要有以下幾個單元組成：

1)門極觸發參數測試單元

2)維持電流測試單元

3)阻斷參數測試單元

4)通態壓降參數測試單元

5)電壓上升率參數測試單元

6)擎住電流

7)門極電阻

8)計算機控制系統

9)合格證標簽 打印

10)夾具單元；包含平板夾具和模塊夾具

二、技術條件

主要技術指標：

2.1 門極觸發電壓/門極觸發電流測試單元igt/vgt

1.陽極電壓：12v;

2.陽極串聯電阻：6ω;

3.門極觸發電壓：0.3～5.00v±3％±10mv;

4.門極觸發電流：2～450ma±3％±1 ma;

2.2 維持電流測試單元ih

1. 陽極電壓：12v;

2.預導通電流： ＞10a,正弦衰減波；

3.維持電流： 2～450ma ±5％±1 ma;

4.測試頻率：單次；

2.3 通態壓降測試單元vtm

1.平板器件通態電流：0.10～5.00ka,分辨率：0.01ka,精度±1 0a±5％；

2.模塊器件通態電流：0.10～2.00ka,分辨率：0.01ka,精度±1 0a±5％；

3. 電流上升沿時間：≥5ms；

4. 通態壓降測試范圍： 0.20～10.00v, 分辨率：0.01v,精度±0.1 v±5％；

5. 測試頻率：單次；

2.4 斷態電壓/斷態漏電流vd/id；反向電壓/反向漏電流vr/ir測試單元

1.阻斷電壓：0.20～6.00kv,分辨率：0.01kv,精度±0.1 kv±3％；

模塊單元阻斷電壓：0.20～4.00kv

2. 正反向自動測試：

3．正/反向漏電流：0.2～100 ma,分辨率：0.1 ma；

精度：±5％±1 ma；

4. 輸出保護電壓和電流可計算機設定范圍值；在測試時電壓或漏電流超過所 設定的范圍則自動保護。

5. 測試頻率： 50hz

2.5 斷態電壓臨界上升率測試單元dv/dt

1.電壓：1200v,1600v,2000v三檔,分辨率：1v,精度±5％；

2. 電壓過沖范圍：＜50v±10％

3. dv/dt電壓上升率三擋選擇：dv/dt：800v/μs、1000v/μs、1200v/μs、精度±10％；

2.6 擎住電流il：100-1800ma

2.7 平板夾具壓力范圍：6-60kn,氣動加壓方式

三、功能概述

3-1測試功能范圍

該套測試設備主要可測試以下參數：

1.門極參數測試：vgt、igt

2.維持電流測試：ih

3.阻斷參數測試：本測試單元可用以測量晶閘管的vdrm、vrrm、idrm、irrm以及整流二極管的vrrm、irrm等參數。

4.壓降單元

本測試單元用來測量晶閘管、整流管的vtm、itm、vfm、ifm等參數。

5、電壓上升率參數測試：dv/dt

6、擎住電流il

7、門極電阻：適合門極觸發電壓在0.95v以上器件測試

3-2、測試方法和測試準則及原理滿足 iec 60747-6-2000 中關于晶閘管測試的具體規定。
