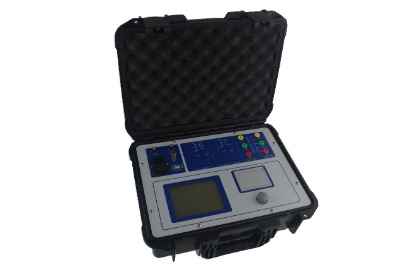

zc-203a特種變比測試儀是我公司于2012年最_新_推出第二代專業變比測試設備,可用于電力系統的三相變壓器測試,特別適合于z型繞組變壓器、整流變壓器和平衡變壓器測試。儀器采用了大屏幕液晶顯示,全中文菜單及漢字打印輸出,人機界面友好,功能完善,操作方便,是電力系統、變壓器生產廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想儀器。
1、旋轉鼠標使用方法
在數字輸入模式下,向左或者向右旋轉可以改變數字,向下鍵選擇當前的移位,在菜單選擇模式下,向左或者向右旋轉可以實現光標的移動,向下為確認鍵。
2、主界面介紹
主界面如下圖所示,由4個模塊組成。
開機主界面
1. 變比測試：在該菜單中可以測定單相變壓器、三相變壓器的變比、誤差、角差。
2. 數據瀏覽：對存儲的數據進行瀏覽、打印、刪除等管理。
3. 系統設置：設置當前的系統時間、系統參數等。
4. 廠家設置：該功能為廠家生產調試用。
3、變比過程介紹
1. 根據測試面板或使用說明書中對應的接線圖進行正確接線。
2. 在主界面中選擇變比變比,則顯示變比測試設置界面如下圖：
變比測試設置頁面
該頁面保存上次試驗時的設置值,檢查、修改該頁面中的設置值使其與當前試驗變壓器一致。
編號：被試品的編號,用于被試品的管理與測試記錄的保存識別。
類型：被試品的類型,有三相、單相、斯科特和逆斯科特等變壓器的選擇,對于對于電壓互感器變比測試選擇單相即可。
高壓和低壓接法：當選擇三相變壓器時會出現該選擇項,該項只作為顯示和打印組別的輔助項,不影響測試結果。
額定分接：變壓器的額定分接檔位數,用于自動判斷當前測試檔位。
每檔：變壓器的調壓百分比,用于自動判斷當前測試檔位。
額定變比：變壓器在額定檔位時的標準變比,這個設置項若設置的不對會影響測試的比差結果,以上參數設置時請參考變壓器銘牌。
在上圖中,光標選擇“測量”,按確認鍵進入如下變比測試自動升壓頁面：
變比測試自動升壓頁面
在此升壓界面中,儀器會根據變壓器的變比自動升至合適電壓,并測試變比、誤差、角差,此過程會在10秒鐘以內完成,如果測試過程中出現錯誤會提示錯誤信息,測試完成會出現如下圖所示限測量結果頁面。
測量結果界面
在該頁面的“保存”把當前的結果保存到隨機的存儲器上；“打印”則通過打印機打印當前的測試結果。
注意：此時的誤差是實測變比與當前變比之間的誤差。
在上圖中按“重測”則將重新_對被試品進行測試,按“退出”則退回到上一系統功能的主界面。
4、數據瀏覽說明
在主界面中選擇“數據瀏覽”,如果設備內存儲的有測試結果則顯示下面的數據瀏覽界面：
數據瀏覽界面
在此界面中所有存儲的數據按照時間由新_到舊的順序存放,瀏覽的過程中可以按：“上一條”、“下一條”翻頁,“打印”可打印當前顯示的測試結果,無用的數據可以按“刪除”進行刪除操作。
5、系統設置說明
在主界面中選擇“系統設置”,擇顯示下面的界面：
系統設置界面
在上圖中可以修改系統的日期時間,修改完成后按“確定”可保存當前設置,“清空記錄”可以把當前儀器存儲的所有記錄全部刪除。
