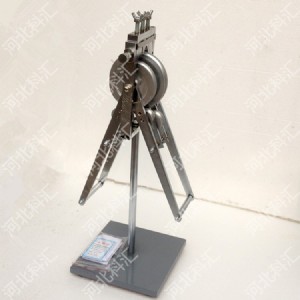

一、電工套管彎曲試驗機前言
電工套管彎曲試驗機適用于絕緣電工套管等材料的彎曲試驗,彎曲的總角度為180°,試驗后,觀察試樣有無裂痕。符合gb/t14823.2《電氣安 裝用導管 特殊要求一剛性絕緣材料平導管》、jg/t3050《建筑用絕緣 電工導管及配件》及zbg33008《聚氯 乙稀塑料波紋電線管》等要求。
電工套管彎曲試驗機能在一臺設備上測試標準規定的三種導管,不需要更換成形模及彎曲型輥。且操作方便、直觀可靠,因此,應用愈來愈廣泛。
二、電工套管彎曲試驗機技術參數
試樣導管直徑:16.20.25
成形模槽底半徑:48mm 60mm 75mm
彎曲型輥中心軌跡半徑:84 mm 105mm 131.25mm
成形模及彎曲型輥槽半徑:8.1mm 10.1mm 12.6mm
彎曲型輥槽底直徑:24mm 30mm 37.5mm
試樣彎曲總角度:180°
外形尺寸:350×320×850mm
重量:30kg
三、電工套管彎曲試驗機結構說明
由底座、支架、成型模、彎曲型輥、夾緊裝置等組成
四、電工套管彎曲試驗機操作
4.1 放置平穩,表面擦拭干凈。
4.2 試驗前,先將彎曲輔助件插入每個試樣中,彎曲輔助件可以是由無毛刺的,直徑為1-2mm的鋼絲所繞成的密圈彈簧(彈簧的外徑比所規定的導管最小內徑小0.7-1mm);虿捎蒙a(chǎn)廠所推薦的彎曲輔助件。
4.3 將電工套管彎曲試驗機兩邊的手柄抬起,根據不同直徑的試樣,選擇相應的成形模(輪),將試樣插入成形模和彎曲型輥(輪)之間,轉動夾緊手柄,用夾緊裝置輕輕夾在成形模的槽中。
4.4 將試樣兩邊的手柄緩緩壓下,使試樣彎曲的總角度約為180°,以至在放開型輥時,試樣所彎曲到90°角,在90°角這一位置上,應在不損壞試樣及彎曲輔助件的情況下。
4.5 試驗后,觀察試樣有無裂痕。
4.6 如試樣不易取出,可撥出定位銷,將夾緊裝置轉動一定角度后,取出試樣。
4.7 試驗結束后,將電工套管彎曲試驗機擦拭干凈,放在干燥處保存。
