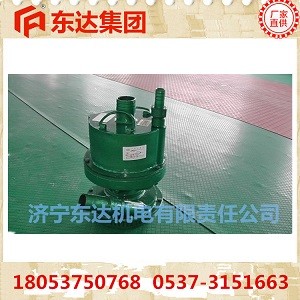

fqw系列礦用風動潛水泵

一、fqw系列礦用風動潛水泵概述

礦用風動潛水泵是我公司自行研制開發的一種新產品，本產品采用轉子與泵體同軸聯結的機械產品，采用立式結構、下泵式。

fqw型系列水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉  、泥沙顆粒的地下水，使用安  全、可靠，并有效地改善現場空氣質量。

二、fqw系列礦用風動潛水泵技術特點

煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵排污水能力強，流量大，揚程高等優點。

三、fqw系列礦用風動潛水泵產品結構與工作原理

礦用風動潛水泵主要有泵體、氣馬達和過流等三部分組成，

1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。

2、氣馬達部分：由轉子、渦輪、軸承等組成。以壓縮空氣為動力、沖擊渦輪推動轉子高速運轉作功。

3、過流部分：由水輪、泵蓋、吸口、泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。

四、主要技術參數水泵型號額定流量

m3/h額定揚程

m工作氣壓

mpa耗氣量

m3/min質量

kg外形尺寸

mmfqw70-30/k70300.54.5～538610×ф450fqw50-25/w50250.54.5～535462×ф347fqw48-12/w48120.54.5～535462×ф347fqw40-20/w40200.54.5～535462×ф347fqw30-18/w30180.54.5～535462×ф347fqw25-50/w25500.54.5～534462×ф347fqw20-40/w20400.54.5～534462×ф347fqw20-25/w20250.54.5～534462×ф347
