1．適用范圍

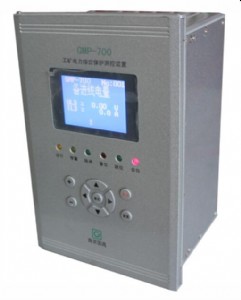

gmp-700 系列保護測控裝置是針對企業電力系統的新型“四合一”綜合保護測控裝置，它適用于石化、鋼鐵、冶金等行業，也適用于電力行業中對保護功能要求比較靈活的場合。

gmp-700 系列保護測控裝置采用先進的技術，精心的設計，使保護和測控既相對獨立又相互融合，保護裝置工作不受測控和外部通信的影響，確保保護的安  全性和可靠性。gmp-700 系列保護測控裝置不僅支持現場所需的保護、監視、控制功能，還支持綜合自動化所需的各種高級應用功能，如故障信息、電量變送功能等，為企業電力系統的安  全、穩定、經濟運行提供了堅實的基礎。

2．主要特點

●裝置采用全封閉機箱，強弱電嚴格分開，取消傳統背板配線方式，同時在軟件設計上也采取相應的抗干擾措施，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。

●硬件資源豐富，開入量可達12 路，提供豐富的信號和出口接點。

●操作回路交、直流配置靈活，可以適應各種操作機構。

●保護功能配置齊全、動作快速、性能可靠。

●具備完善的裝置測試功能，方便了現場的調試和檢測。

●裝置具備軟件對時和硬件對時功能。硬件對時支持gps 差分秒脈沖對時或者irig-b 碼對時，裝置可自動識別對時方式。

●完善的事件報告處理功能，可保存最新32次動作報告，最新32次s0e變位記錄報告，最新32次用戶操作記錄報告。

●保護功能和通信功能分別由獨立的cpu 來實現，網絡的狀況不影響保護的正常運行。良好的人機界面、漢字顯示、中文報告顯示。

●支持一路獨立的485 口通信，modbus-rtu協議。

●符合《dl/t 478 一2001 靜態繼電保護及安  全自動裝置通用技術條件》規程要求。

●符合《b14285-93 繼電保護和安  全自動裝置技術規程》規程要求。

3．典型設備與功能配置

gmp-700系列保護測控裝置是將保護功能及遠動功能綜合在一個裝置中，該裝置即所謂的“四合一”保護（保護、遙測、遙控、遙信）。針對企業電力系統中不同的中低壓保護測控對象，gmp-700系列的裝置型號及功能配置如下：

3.1  gmp-711/gmp-712線路保護測控裝置gmp-711 為適用于110kv 以下電壓等級的非直接接地系統或小電阻接地系統中的線路保護及測控裝置。

 保護配置：

 1 ）三段可經復壓和方向閉鎖的過流保護；

 2 ）零序過流保護；

 3 ）后加速保護；

 4 ）過負荷功能（報警）；

 5 ）低周減載功能；

 6 ）母線絕緣監視保護；

 7 ）三相一次重合閘；

 8 ）充電保護；

 9 ）小電流接地選線功能（必須采用外加零序電流）；

 10 ）獨立的操作回路。

 測控功能：

 1 ) 12 路自定義遙信開入；

 2 ）一組斷路器遙控分／合；

 3 ）iam 、ibm、icm 、ua 、ub 、uc 、uab 、ubc 、uca 、f 、p 、q 、cos；

 4 ）事件soe 記錄等。

gmp-712無低周減載、重合閘、小電流接地選線、零序過流保護功能。

gmp-712帶分段備自投功能。3.2  gmp-721電動機保護測控裝置gmp-721 為用于3-1okv 電壓等級中高壓異步電動機保護測控裝置。

 保護配置：

 1 ）短路保護和啟動時間過長及堵轉保護；

 2 ）負序過流保護；

 3 ）過負荷保護；

 4 ）過熱保護：分為過熱報警與過熱跳閘，具有熱記憶及禁止再啟動功能，實時顯示電動機的熱積累情況；

 5 ）接地保護：零序過流保護；

 6 ）低電壓保護；

 7 ）過電壓保護；

 8 ) 2 路非電量保護；

 9 ）反時限過流保護；

 10 ）獨立的操作回路。

 測控功能：

 1 ) 12 路自定義遙信開入；

 2 ）正常斷路器遙控分合；

 3 ）iam 、ibm、icm 、ua 、ub 、uc 、uab 、ubc 、uca 、f 、p 、q 、cos；

 4 ）事件soe 等。

 5 ）可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。3.3  gmp-722電動機差動保護測控裝置gmp722為用于3-1okv 電壓等級中高壓大型異步電動機保護測控裝置。

 保護配置：

 1 ）差動速斷保護；

 2 ）比率差動保護；

 3 ）過負荷保護；

 4 ) 2 路非電量保護；

 5 ）獨立的操作回路。

 測控功能：

 1 ) 12 路自定義遙信開入；

 2 ）正常斷路器遙控分合；

 3 ）iam 、ibm 、icm等模擬量的遙測；

 4 ）事件soe 等。3.4  gmp-731備用電源自投保護測控裝置  gmp-731型備用電源自投保護測控裝置可實現各電壓等級、不同主接線方式（內橋、單母線、單母線分段及其他擴展方式）的備用電源自投邏輯和分段（橋）開關的過流保護和測控功能。

 測控功能：

 1 ) 12 路遙信開入采集、裝置遙信變位、事故遙信；

 2 ）保護動作、保護和遙信開入變位等事件soe 記錄等；

 3 ）三組斷路器遙控分合；

 4 ) uab1 、ubc1 、uab2 、ubc2、ia1、ia2等模擬量的遙測。3.5  gmp-741電容器保護測控裝置  gmp-741為電容器保護測控裝置，適用于11okv 以下電壓等級的非直接接地系統或小電阻接地系統中的并聯電容器組。可組屏安  裝，也可在開關柜就地安  裝。

 保護配置：

 1 ）三段過流保護；

 2 ）差流保護；

 3 ）過電壓保護；

 4 ）低電壓保護；

 5 ）差壓保護；

 6 ）非電量保護；

 7 ）獨立的操作回路；

 8 ）出口組態功能。

  測控功能：

  1 ) 12 路自定義遙信開入；

  2 ) 一組斷路器遙控分／合；

  3 ) iam 、ibm、icm 、ua 、ub 、uc 、uab 、ubc 、uca 、f 、p 、q 、cos；

  4 ) 事件soe 記錄等。

  5 ) 可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。3.6  gmp-751站用變保護測控裝置gmp-751為適用于110kv 以下電壓等級的非直接接地系統或小電阻接地系統中站用變或接地變的保護測控裝置。

  保護配置：

  1 ）三段復合電壓閉鎖過流保護；

  2 ）高壓側反時限保護；

  3 ）過負荷報警；

  4 ）負序過流保護；

  5 ）高壓側接地保護

  6 ）低壓側接地保護；

  7 ）非電量保護：非電量保護：重瓦斯跳閘、輕瓦斯報警、超溫跳閘或報警；

  9 ）獨立的操作回路。

  測控功能：

  1 ) 12 路自定義遙信開入；

  2 ）一組斷路器遙控分／合；

  3 ）iam、ibm、icm、ua 、ub 、uc 、uab 、ubc 、uca 、f 、p 、q 、cos；

  4 ）事件soe 記錄等。

  5 ）可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。3.7  gmp-761母線電壓保護測控裝置     保護功能：

  1 ）母線低電壓保護；

  2 ）母線過電壓保護；

  3 ）零序過電壓保護；

  4 ) pt 斷線報警。

  測控功能：

  1 ) 12 路遙信開入采集、裝置遙信變位、事故遙信；

  2 ) 兩段ua 、ub 、uc 、uo 、uab 、ubc 、uca 、f；

  3 ）事件soe 等；

  4 ）可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。3.8  gmp-781變壓器差動保護裝置  gmp-781變壓器差動保護裝置為由多微機實現的變壓器差動保護，適用于11okv 及以下電壓等級的雙圈、三圈變壓器。

保護配置：

1 ）差動速斷保護；

2 ）比率差動保護（經二次諧波制動）；

3 ) ct 斷線判別。3.9  gmp-782變壓器后備保護測控裝置gmp-782為用于11okv 電壓或以下等級變壓器的11okv 或35kv 或1okv 側后備保護裝置。

保護配置：

1 ）三段復合電壓閉鎖過流保護（可帶方向)；

2 ）接地零序過流保護；

3 ）不接地零序保護（跳閘或報警）；

4 ）過負荷發信號；

5 ）啟動主變風冷；

6 ）過載閉鎖有載調壓。

測控功能：

1 ）12 路遙信開入采集、遙信變位、事故遙信；

2 ) 斷路器遙控分合，空接點輸出；

3 ) p 、q 、ia 、ib 、ic 、ua 、ub 、uc 、uab 、ubc 、uca、uo 、cos；

4 ）遙控事件記錄及事件soe 等。

5 ）可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。3.10  gmp-791單元綜合測控裝置  gmp-791為綜合測控裝置。

測控配置：

1 ) 12 路遙信；

2 ）10路遙控輸出；

3 ）兩路ia、ib、ic、ua、ub、uc、uab、ubc、uca、p、q、cos、f。

4 ）可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。3.11  gmp-792所用變綜合測控裝置  gmp-792為所用變綜合測控裝置。主要適用于所用變的測控。

測控配置：

1 ) 12 路遙信；

2 ）10路遙控輸出；

3 ）所用變ua、ub、uc、uab、ubc、uca、ia、ib、ic

4 ）可選配1 路4～20 ma直流模擬量輸出，替代變送器作為dcs 測量接口。
