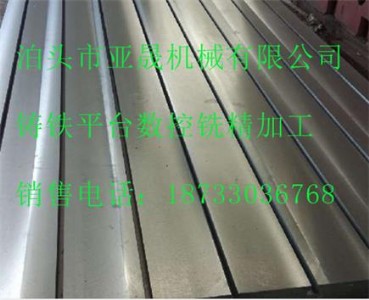

產品名稱：電機柴油機減振試驗鑄鐵平板

產品別名：鑄鐵試驗平臺|電機試驗平臺/鐵地板

產品介紹：試驗室改造隔振鐵地板方案、噪聲試驗室方案共享

      試驗室原基礎為整體鋼筋混凝土，上面有兩塊鐵底板，一塊支撐發動機及附屬試驗系統，一塊支撐測功機，用螺栓與混凝土基礎緊固在一起。鑄鐵試驗平臺|電機試驗平臺由于沒有減振、隔振措施，不能適應現代發動機臺架試驗的要求，再加上測功機與發動機鐵地板分開，不能形成一個整體，加大了傳動聯接軸的工作負荷，縮短了傳動聯接軸的損壞周期，使試驗不能順利進行。

一、采取措施

1、試驗室采用整體鐵地板，使發動機、測功機、鐵地板以及配套附屬試驗設施形成一個有機的整體。

2、鐵地板下根據試驗系統撓力配重，配重采用鋼筋混凝土重塊。

3、鐵地板下采用隔振器，試驗系統整體減振及隔振。要求隔振系統的固有頻率≤4hz。

二、鑄鐵試驗平臺|電機試驗平臺鐵地板設計

1、鐵地板尺寸為：4200mm x 1760mm x 120mm，毛重6.92噸，去掉t型槽及地腳螺栓孔，凈重約6.5噸。

2、t型槽按國標設計，根據schenck 某測功機安  裝需要，設計槽數為10條，中心間隔150mm。

3、鐵地板上有8個地腳螺栓安  裝孔,將鐵地板混凝土重塊聯結起來,形成一個有機的整體。

4、鐵地板四周鑄有一圈水槽，水槽底面向發動機端成一定角度傾斜，發動機端有一出水口，用來排出鐵地板上的廢水。

四、鋼筋混凝土重塊設計

1、需將試驗室原來的地基進行改造，去掉支撐板以上的二次澆筑部分，保證支撐強度。

2、混凝土重塊設計尺寸：4200mm x 1550mm x 580mm，總重約9.5噸。

3、重塊頂部與鐵地板出水口結合處也有一出水口，重塊內安  裝有一l形水管，使鐵地板上廢水沿水管排出，保證排水暢通。

4、鋼筋混凝土重塊采用c25強度，以保證質量。
