1.設備形式          回流泵

2.設備型號          qhb-w7.5

3.主要技術參數

污泥回流泵結構簡介專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。

1、電纜：電纜采用特制水密電纜；

2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；

3、電機：50hz鼠籠式3相潛水異步電動機，f級絕緣，防護等級ip68。電機由周圍介質冷卻；

4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；

5、密封：靜密封為o型密封圈。軸密封為機械密封，將油室與周圍介質隔離；

6、軸承：采用進口軸承，設計使用壽命可達100，000小時以上；

7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液；

8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能；

9、進口錐管：進口錐管的目的是為了形成最好的流動狀態；

10、排出接頭：排出接頭用于將進口錐管固定在出水管上；

11、引導裝置：引導裝置由兩根管子（導管）和上方導管夾具所組成。污泥回流泵產品特點1、{污泥回流泵}按低揚程、大流量專門設計，效率高；2、{污泥回流泵}抗堵塞、纏繞，使用可靠；

3、{污泥回流泵}采用最新的密封材料，可以安  全連續運行10000小時以上；

4、{污泥回流泵}結構緊湊，安  裝維修方便；

5、{污泥回流泵}主機采用沖壓成形結構，體積小，精度高，耐腐蝕無噪音；

6、{污泥回流泵}內設漏電漏水及電機過載保護（報警）裝置，確保產品安  全與可靠。

4.用途

   qhb型回流泵是在引進德國潛水電機生產技術基礎上自行研發的產品，該泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備。亦可用于地面排水、灌溉和廢水處理過程中再循環等需要微揚程、大流量場所。

5.產品特點

5.1按微揚程大流量專門設計，效率高；

5.2按抗堵塞，抗纏繞專門設計，使用可靠；

5.3采用最新的密封材料，可以使泵安  全連續運行10000小時以上；

5.4結構緊湊，安  裝、維修方便；

5.5主機采用沖壓成型結構，體積小、精度高、耐腐蝕、無噪音；

5.6產品設置漏電、漏水及電機過載等保護及報警裝置，確保產品的安  全性與可靠性。

6.適用范圍

6.1最高介質溫度不超過40°c;

6.2介質的ph值在4—9之間;

6.3最大潛沒深度20m。

7.技術條件

7.1回流泵轉動平衡自如，無卡死，停滯，振動等現象；

7.2回流泵作密封氣壓實驗，實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

7.3回流泵采用雙機械密封結構和唇形密封組織，機械密封保證在10000小時內可靠運行而不需更換；

7.4回流泵油室內設有密封泄漏保護裝置；

7.5回流泵引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

7.6回流泵槳葉及轉子采用動平衡試驗，平衡精度為g6.3；

7.7回流泵定子繞組內設有熱保護開關。

8.使用壽命

回流泵在規定的條件下，首次故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

9.結構設計

9.1.接線盒

接線盒與周圍液體、電機部分完全密封隔離；

9.2電纜

   回流泵引出電纜采用gb5013.2中yzw型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理，以防電纜外皮破損，滲水至電機；

9.3葉輪

   材料：不銹鋼。采用反扭曲曲線設計，具有自清潔功能，使葉輪避免阻塞結渣。

9.4電機

9.4.1電機為鼠籠式感應電機，殼型設計，殼內充滿空氣，電機繞組的絕緣等級為f等級，防護等級為ip68，最大工作溫度為155℃。正常情況下，電機的溫度不會超過80℃。

9.4.2電機在40℃時可連續工作，每小時可連續啟動15次。

9.5冷卻系統

9.5.1電機為水冷電機，能夠被周圍攪拌的液體充分冷卻。

9.6軸承

9.6.1葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；

9.6.2回流泵軸承的運行壽命大于100000小時；

9.6.3考慮到軸承運行中的不利因素  ，因此選用的軸承壽命將高于上述值。本公司選用skf進口軸承。

9.7回流泵

9.7.1回流泵的密封由兩道機械密封和一道唇形密封組成。機械密封裝置材料：碳化鎢--碳化硅。唇形密封o型圈材料：丁腈橡膠。

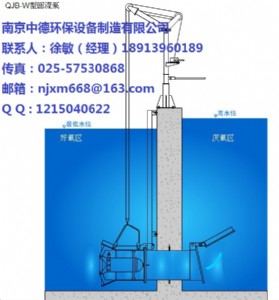

9.7.2回流泵安  裝在自動耦合導軌支架上，并可沿導軌支架自由升降，以便于檢修和調節高度。

9.7.3導軌和支架能夠承受回流泵的全部重量，并同時承受回流泵運行時產生的推力。

9.7.4回流泵配有提升鏈，其提升能力能夠保證回流泵方便、安  全的提升。

9.8 保護

9.8.1電機定子繞組中串聯有兩個熱敏開關，熱敏開關在125℃時動作，電機停止轉動并報警。

9.8.2電機室中設有防凝露裝置，當電機內濕度超過設定值時，立即報警停機。

9.9主要部件材料

電機殼體                    不銹鋼(304)

軸                          不銹鋼(astm420)

葉輪                        不銹鋼(304)

軸承                        進口skf軸承

導軌                        不銹鋼(304)

支架                        不銹鋼(304)

o型圈                      丁腈橡膠

機械密封                    碳化鎢-碳化硅

緊固件                      不銹鋼

10.供貨范圍

回流泵主機及配套潛水電機、就地控制柜、自耦安  裝系統及支架、提升鏈、10m水下電纜、全部安  裝附件。
