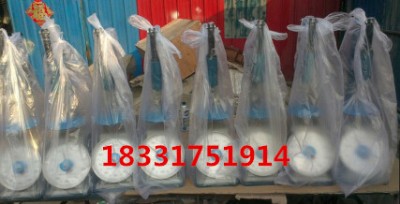

sz-100型(普通/數顯)砂漿凝結時間測定儀廠家批發
砂漿凝結時間測定儀使用時首先將攪拌均勻的砂漿裝入試模內,離上口平面約10 毫米抹平,砂漿表面泌水不清除,將試模放在圓盤上,此時將壓力顯示器清零(顯示器設定見附錄)〔然后操作者用手將壓桿垂直向下施壓力,在10 秒時間內將試針緩慢而均勻地垂直貫入砂裝25mnl ,這時壓力顯示器上所示為第一次測定值,同時將限位螺母調到適當位置,放開壓桿,試針在彈簧力作用下復位按每半小時重復一次,當阻力值達到0.3mpa 時改為15分鐘測定一次,直到阻力值達到0.7mpa 為止
數顯砂漿凝結時間測定儀砂漿貫入阻力計算:
式中:fp——貫入阻力值(mp 。)
np——貫入深度為25mm 時靜壓力(n ) ;
ap——貫入試針截面積(30mm2);
貫入阻力值計算精確至0.01mpa 〕。
具體試驗方法,請參照國華人民共和國行業標準jgj70-90,關于建筑砂漿基本性能試驗方法第六章,砂漿凝結時間測定儀有關規定執行。
數顯砂漿凝結時間測定儀維護保養
1.試驗結束,須將工作臺面板,試針及接觸片擦洗干凈。工作臺面勿受重壓(小于1okg)。
2.將試模內試樣取出,擦洗干凈并上油防銹,使用前上脫模劑 ;瑒部分應經常注油潤滑,使儀器工作正常。
3.本儀器應安 放在室溫在20 ℃ 左右安 靜及無腐蝕無介質的環境中:
附錄
壓力顯示儀使用說明
接線:
端子1 :電源負,接傳感器黑線
端子2 :輸入信號正,接傳感器
端子3 :輸入信號負,接傳感器白線
端子4 :電源正,接傳感器紅線
端子23 , 24 : 220伏交流電源數顯砂漿凝結時間測定儀標定操作:
關掉電源,在保證測量的力為零的情況下,同時按下清零健和▲ 鍵不放,接通電源,先進入零位校正,這時上排數碼管顯示零位誤差,下排數碼管顯示原來存儲的零位誤差,當數碼管顯示穩定后按下▲ 鍵,數碼管暗一下后數據被確認,按清零鍵進入高位校正,這時將標準力(祛碼)加在傳感器上,上排數碼管顯示計算出的力值,下排數碼管顯示放大倍數(4 位16 進制數),按▲ ,鍵改變放大倍數,使上排數碼管顯示值等于所加的標準力值即可,這時再按下清零鍵,保存零位誤差和倍數。
1 、檢測范圍 0~100n
2 、分度值 0.1n
3 、最大行程 50mm
4 、試針截面積 30mm2
5 、試模內徑、深度 φ140×75mm
數顯砂漿凝結時間測定儀使用說明:
1 、顯示說明:
上面一行數碼管顯示測量到的實際力值,單位為牛頓;下面一行數碼管顯示側量到的力峰值(最大值)。
2 、按健說明:
清零鍵:按下清零鍵使測量到的力清零,以后顯示的數值是測量到的值減去清零時值的結果
▲q。涸黾雍蜏p少數字。
峰值保持鍵:下面一行數碼管顯示的峰值是自動保持的;如果當前測量值大 于峰值,則自動用當前測量值代替峰值,當按下峰值保持鍵時,原來的峰值被當前測量值代替
3 、測量操作:
接通電源,放上試樣,按下清零鍵,這時上下兩行數碼管都顯示零,慢慢加力,這時上面一行數碼管顯示實際所加力的值,下面一行數碼管顯示所加力的峰值_測量結束后下面一行數碼管顯示的就是力的峰值,如要再次側量,要在不加力的情況下,按下清零健,清除峰值即可。
數顯砂漿凝結時間測定儀技術指標:
采樣時間:每秒二次
側量最大的力:150牛頓
誤差:小于1 %
電源:交流220 伏正負誤差10 %
數顯砂漿凝結時間測定儀是根據中華人民共和國行業標準jgj70-90《建筑砂漿基本性能試驗方法》而設計的專用儀器。適用于側定墻面砂漿和砌墻砂漿以貫入阻力表示的凝結速度和凝結時間。是各建筑科研單位、大專院校試驗室的專用設備之一。
數顯砂漿凝結時間測定儀結構及使用:
本儀器由1.手柄,2.試針,3.立柱,4.底座,5.壓力顯示器(與傳感器連接)(普通型為刻度盤顯示), 6.試模,7.接觸片,8.鉆夾頭,9.支架,10.主軸,11.限位螺母等組成(見圖一) 由手柄給壓力通過試針軸向下滑動,使試針插入試模內砂漿里,由于砂漿隨著時間長短而凝結硬度變化,使試針得到不同的貫入阻力,在壓力顯示器上讀出不同的壓力值。
使用時首先將攪拌均勻的砂漿裝入試模內,離上口平面約10 毫米抹平,砂漿表面泌水不清除,將試模放在圓盤上,此時將壓力顯示器清零(顯示器設定見附錄)〔然后操作者用手將壓桿垂直向下施壓力,在10 秒時間內將試針緩慢而均勻地垂直貫入砂裝25mnl ,這時壓力顯示器上所示為第一次測定值,同時將限位螺母調到適當位置,放開壓桿,試針在彈簧力作用下復位按每半小時重復一次,當阻力值達到0.3mpa 時改為15分鐘測定一次,直到阻力值達到0.7mpa 為止
數顯砂漿凝結時間測定儀砂漿貫入阻力計算:
式中:fp——貫入阻力值(mp 。)
np——貫入深度為25mm 時靜壓力(n ) ;
ap——貫入試針截面積(30mm2);
貫入阻力值計算精確至0.01mpa 〕。
具體試驗方法,請參照國華人民共和國行業標準jgj70-90,關于建筑砂漿基本性能試驗方法第六章,砂漿凝結時間測定儀有關規定執行。
數顯砂漿凝結時間測定儀維護保養
1.試驗結束,須將工作臺面板,試針及接觸片擦洗干凈。工作臺面勿受重壓(小于1okg)。
2.將試模內試樣取出,擦洗干凈并上油防銹,使用前上脫模劑 。滑動部分應經常注油潤滑,使儀器工作正常。
3.本儀器應安 放在室溫在20 ℃ 左右安 靜及無腐蝕無介質的環境中:
附錄
壓力顯示儀使用說明
接線:
端子1 :電源負,接傳感器黑線
端子2 :輸入信號正,接傳感器
端子3 :輸入信號負,接傳感器白線
端子4 :電源正,接傳感器紅線
端子23 , 24 : 220伏交流電源
