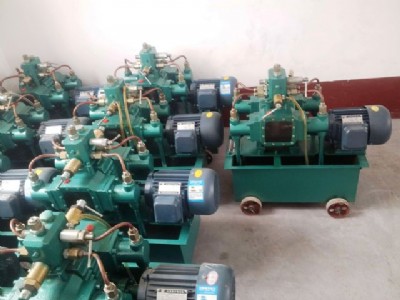

4d-syb型電動試壓泵是由專業試壓泵廠家按照機械工業部通用機械研究所試壓泵聯合設計組設計的最新系列產品,它具備了舊式產品的“三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點,并在此基礎上增加了傳動裝置和十字轉換,使本系列產品的綜合值全面達到要求,各種性能更加穩定可靠,使用更加安 全方便,同時達到了節能省電的效果。在產品結構方面選用了封閉式水箱,降低了整機高度,使外形更加緊湊美觀。
4d-syb型電動試壓泵主要是專業的試壓泵廠家生產,使用于各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓試驗,予應力加工新工藝和試驗室中獲得液體高壓源的設備。該產品系按5°—60℃的清水,乳化液和粘度不大于45mm2/s的油品為工作介質而特意設計的,凡在額定壓力排出以下,可進行任意數值的壓力試驗,該產品的工作環境溫度:5°—60℃。
產品結構及原理圖
該產品為臥式四缸對稱配置的往復泵。由電動機、減速箱、傳動箱、水缸、集水器、安 全閥及水箱等主要部件組成。示意圖如圖1所示。
泵裝在水箱蓋上,水箱下有四個滾輪,使泵能移動靈活。電動機與減速箱由兩件半聯軸器聯接。減速箱系蝸桿、蝸輪傳動,速比為2:55。蝸輪軸兩端有互成
180°的偏心軸,通過兩側傳動箱內的滑動機構,將旋轉運動轉變?yōu)榛瑝K、十字頭的往復運動。十字頭上所裝的柱塞在水缸內做往復運動,實現泵的交替吸入和排出過程。
在柱塞的往復作用下,四只水缸內的工作容積形成周期變化。當柱塞為吸入行程時,出水閥關閉,隨水缸工作容積的增大,缸內形成真空,水箱內的工作介質在大氣壓力的作用下,通過濾網、進水管、頂開進水閥進入缸體內。當柱塞為排出行程時,進水閥關閉,出水閥被迫開啟,柱塞將工作介質通過出水閥輸入集水器,輸送到被試容器內,直至達到某一預定的試驗壓力,實現試壓的目的。
集水器:集水器是泵的控制樞紐,起控制、測量和保護作用。集水器內設有截止閥、安 全閥、放水閥及連接輸出接管的工作接頭,其上裝有壓力表。
止回閥:止回閥是高、低壓缸間的通斷閥,可以避免低壓水缸承受高壓。
安 全閥:安 全閥是本泵液力端的過載保護裝置。
當泵的實際排出壓力≤25mpa該閥的起跳壓力為壓力表的最大數值應相當于泵額定壓力的1.2-1.5倍。額定排出壓力的1.1-1.15倍;當泵實際排出壓力≥25mpa時,為額定壓力的1.15-1.25倍時,即應釋放工作介質,使泵不致過載,起到保護作用。
壓力表:集水器上裝有壓力表,當被試容器達到試驗壓力,停機及關閉截止閥后,壓力表仍指示試驗壓力,壓力表的最大數值應相當于泵額定壓力的1.2-1.5倍。
