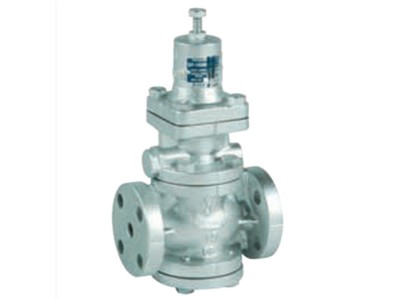

gp-1000en·1000h

1. gp-1000en，的面間距尺寸符合歐洲標準，因此可便于代替現有閥門。

2. 能對一次壓力的波動和流量的變化迅速做出回應，因此使二次壓力可以保持在一定壓力。

3. 便于壓力調節，壓力設置范圍廣。

gp-1000h

型號gp-1000engp-1000h適用流體蒸汽一次壓力0.1-1.6 mpa二次壓力 0.05-0.9 mpa (b) 0.9-1.4 mpa一次壓力的90％以下(表壓)最小差壓0.05 mpa最大減壓比10:1最高溫度220°c閥座泄漏量額定流量的0.01％以下材料閥體球墨鑄鐵主閥瓣、主閥座不銹鋼導閥瓣、導閥座不銹鋼活塞、圓筒形內襯圈不銹鋼膜片不銹鋼連接方式en1092 pn25

gb/t 17241.6 pn25jis 16k ff 法蘭盤型

asme等級300法蘭盤型·也可提供jis rc 螺紋型(gp-1010h)。

公稱直徑lhh1重量

gp-1000engp-1000hgp-1000engp-1000h15a150150 ( - )291648.08.0 ( - )20a150155 ( - )291648.58.5 ( - )25a160160 (160)3006710.010.0 (10.0)32a180190 (180)3338214.014.0 (14.0)40a200190 (200)3338215.514.5 (15.5)50a230220 (230)3539321.020.0 (21.0)65a290245 (278)35710030.030.0 (30.0)80a310290 (310)40412237.035.0 (37.0)100a350330 (350)45014457.052.5 (57.0)·括號內的數值為asme等級300法蘭盤型的尺寸和重量值。

找到一次壓力和二次壓力的交點。如果交點落在圖表中的區，則單個減壓閥即可調節壓力; 如果交點落在區，則需要兩段減壓來調節壓力; 此范圍內數值未能滿足規定的性能。

●額定cv值表格(修正系數c=1時的cv值)

公稱直徑15a20a25a32a

40a50a65a80a100acv值12.346.5916253664

注意: 當二次壓力在以下任意范圍內時，將額定cv值乘以圖1中得到的修正系數c，來計算cv修正值。

·當一次壓力介于0.7mpa和1.0mpa之間，且減壓比大于10:1時，

·當一次壓力大于1.0mpa，二次壓力為0.4mpa或以下時。

[例1]

在選擇一次壓力(p1)、二次壓力(p2)和蒸汽流量分別為0.6mpa、0.4mpa和800kg/h的減壓閥公稱直徑時，先找到一次壓力0.6mpa和二次壓力0.4mpa的交點。然后從此交點垂直向下延伸，找到與流量800kg/h的交點。由于交點

介于公稱直徑40a和50a之間，故選擇較大的直徑50a。

[例2]

在選擇一次壓力(p1)、二次壓力(p2)和蒸汽流量分別為0.8mpa、0.05mpa和600kg/h的減壓閥公稱直徑時，先找到一次壓力0.8mpa與對角線的交點。然后從此交點向左找到與二次壓力為0.05mpa的交點。從交點垂直向下找到與流量為600kg/h的交點。由于交點介于公稱直徑32a和40a之間，故選擇較大的直徑40a。

·將安 全系數設為80％至90％。

·閉閥瞬間升壓: 0.02mpa以內

·壓力落差: 0.03mpa以內(當設定壓力在0.05mpa和0.1mpa之間)

0.05mpa以內(當設定壓力大于0.1mpa和1.4mpa或以下)。

本圖表顯示的是: 當一次壓力為1.0mpa，二次壓力設定為0.1mpa時，一次壓力在0.3至1.6mpa之間變化時的二次壓力變動情況。
