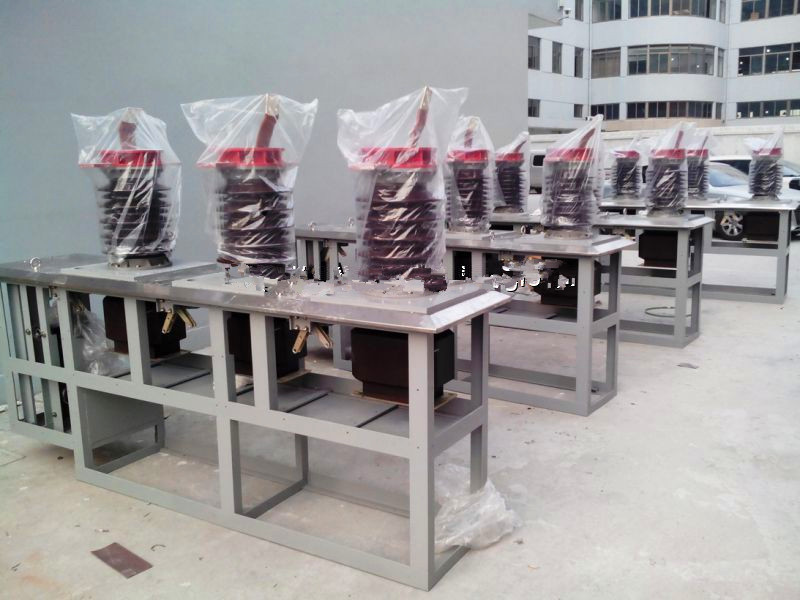

40.5kv高壓真空斷路器zw7-40.5系列戶外高壓交流真空斷路器(以下簡稱“斷路器”)是三相交流50hz的戶外高壓開關設備;配用ct19bw型彈簧操動機構或cd型電磁操動機構,適用于35kv輸配電系統的控制和保護;本產品具用開斷能力大、安 全可靠、可頻繁操作、少維護等優點;也可用于聯絡斷路器、切空載長線用開合電容器組的場合。
斷路器符合gb1984-2003《交流高壓斷路器》和iec62271-100:2001《交流高壓斷路器》等國家及國際標準。
3. 使用條件
3.1 正常使用條件
a) 周圍空氣溫度不超過40℃,且在24h內測得的平均值不超過35℃;最低周圍空氣溫度為-25℃。
b) 應當考慮高達1000w/m2(睛天中午)陽光輻射的影響。
c) 海拔: 不超過2000m。
d) 周圍空氣可以受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽 霧的污染;污穢等級不超過gb/t5582中ⅲ級。
e) 風速不超過34m/s.
f) 來自開關設備和控制設備的振動或地動是可以忽略的。
g) 在二次系統中感應的電磁干擾幅值不超過1.6kv。
3.2 如超出上述正常使用條件,由用戶與制造廠協商。
4.技術參數
4.1 斷路器主要技術參數
4.2 斷路器裝配調整參數
5. 結構和工作原理
5.1
該斷路器結構為瓷瓶支柱式,上瓷瓶為滅弧室瓷瓶,內裝真空滅弧室,下瓷瓶為支柱瓷柱,三相瓷瓶共裝在一個結構箱上,滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。
5.1.1 斷路器滅弧室
滅弧室是斷路器的主要部件,如圖1所示。
斷路器配所配用真空滅弧室,具有極高的真空度,由于滅弧室觸頭為cucr50材料,采用杯狀縱磁場結構,因而具有開斷容量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單、無爆炸危險、無污染、噪音低等優點。
真空滅弧室裝在上瓷瓶內,不但避免了沖油及充sf6氣體帶來的諸多弊端,而且使檢修和維護更為方便,在滅弧室與瓷瓶之間用絕緣材料硅酯填充,解決防凝露問題,該絕緣材料具有良好的絕緣性能、耐老化、耐室外、而高溫等特點。
5.1.2 電流互感器
本產品可內配lzzbj4-40.5型電流互感器,外形如圖2所示。
電流互感器為穿心澆注式,安 裝在下瓷瓶內,在電流互感器和下瓷瓶內也用絕緣硅酯填充,用來解決絕緣及凝露問題。斷路器最多可裝三只電流互感器,每只電流互感器最多可包括四個線圈,其中兩個用于測量,兩個用于保護。電流變比可根據用戶要求選擇100~2000/5等。電流互感器精度高,輸出容量大等特點。
本廠可根據用戶需求,設計制造特殊ct,如準確級為10p20、5p20級或0.2s級、0.1級;額定負載阻抗加大;額定二次電流為1a等,各種具體技術參數可通過協商解決。
5.1.3 彈簧操動機構及連桿裝在機構箱內,機構箱為防水型,為防止箱體內電氣控制元件受潮,機構箱內裝有溫控儀、加熱器。
5.1.4 傳動機構,包括絕緣拉桿,拐臂及導桿,調整絕緣拉桿和導桿的長度,可以調整斷路器的超程和觸頭開距。
5.2 滅弧原理
當動、靜觸頭在操動機構作用下帶電分閘時,在觸頭間將產生真空電弧。同時,由于觸頭的特殊結構,在觸頭間隙中產生適當?shù)目v磁場,使真空電弧保持擴散型,并維持低的電弧電壓。在電流自然過零時,殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上,滅弧室斷口的介質絕緣強度很快被恢復,從而電弧被熄滅,達到分斷的目的。
5.3 操作機構
操作機構的參數、結構及調整詳見裝箱資料中的操作機構說明書。
操作機構原理圖見圖3,二次接線圖見圖4。
6. 安 裝和調試
6.1 交貨條件
工廠裝配好的斷路器在出廠前都要進行完整性檢驗,并按國家標準1984-2003及產品的技術條件進行嚴格的出廠試驗,以確保出廠的每臺斷路器結構和功能的正確性。
6.2 驗收
收貨方在收到此開關設備后,應進行以下工作:
a) 根據裝箱清單清點貨物、備品備件是否有短缺;
b) 檢查貨物是否完整無缺,有無受到損壞(如機構箱受潮及其它不利影響);
c) 如有發現貨物有嚴重損壞應及時通知供貨方,并做記錄(必要時進行拍照)。
6.3 安 裝
6.3.1 斷路器的外形尺寸見圖5。
6.3.2 斷路器的安 裝尺寸見圖6。
6.3.3 斷路器上、下接線端子尺寸見圖7。
6.3.4 準確而專業的安 裝是保證斷路器無故障運行的一個基本條件。
推薦采用以下安 裝方式,見圖8。
6.4 調整
斷路器在出廠前所有技術參數均已嚴格按國家標準和技術規范調整好,在安 裝及使用前不需做任何調整工作。
