zw32-12雙電源 智能型自動切換開關 高壓雙電源zw32-12/630-20戶外高壓真空斷路器。

1.2 主要用途

 zw32-12雙電源 智能型自動切換開關 高壓雙電源西安  天正電氣zw32-12/630-20戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kv，三相交流50hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。

 本安  裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安  裝、使用維護的原理和方法等內容。

1.3 型號意義1.4 引用標準

 斷路器符合《gb/t11022 高壓開關及其控制設備標準的共用技術條件》、《gb1984-89 交流斷路器》《gb1985-89 交流高壓隔離開關和接地開關》和dl404、iec56等標準的有關要求。

1.5 使用環境條件

1、海拔高度不超過2000米；

2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；

3、風速不大于35m/s；

4、無易燃、baozha危險、化學腐蝕及劇烈震動的場所。

2、結構特點

2.1

該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安  裝于動端出線，二次采用插拔結構，維護更換方便。

2.2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠，具有無燃燒和baozha危險、安  全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點。

2.3 斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。

2.4 斷路器的合、分閘可手動或電動操作及遠方操作�？膳c控制器配套實現配電自動化，也可與重合控制器配合組成重合器。

2.5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次。

2.6 斷路器的安  裝方式可采用單桿或雙桿座裝方式。

3、安  裝、使用及維護

3.1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

3.2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

3.3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

3.4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

3.5 用戶不得隨意更換使用與原型號規格不一致的電器元件。

3.6 操作人員應初步了解機構的性能及安  裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。

4、運輸、驗收及貯存

4.1 運輸

 運輸時必須整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。

4.2 驗收

 用戶收到柱上斷路器后應進行如下工作：

 1、檢查包裝是否損壞

 2、對照產品裝箱單檢查文件是否齊全、附件及備件是否齊全。

 3、檢查柱上斷路器銘牌的技術參數、產品合格證是否符合訂貨要求。

4.3 貯存

 本柱上斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內，對產品及各部件要進行核對是否完整和相符。

5、訂貨須知

5.1 訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。

5.2 用戶須提出安  裝方式，選擇相應緊固附件。

5.3 用戶須根據使用要求選擇相應的功能配置。

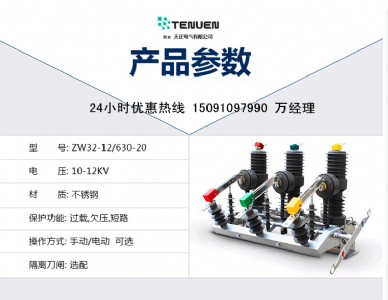

zw32-12/630-20ka真空斷路器(zw32-12/630-20,630a,戶外高壓,12kv)

產品簡介

zw32-12/630-20ka戶外高壓真空斷路器(重合器、分段器)為額定電壓12kv、15kv三相交50hz~60hz的戶外配電設備，它適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所，還可作為環網供電單元和終端設備，其電能的配、控制和電氣設備的保護作用。當斷路器與隔離開關組合后，也可作為分段開關使用。主要用來開斷、關合電力系統中的負荷電流、過載電流、短路電流。

真空滅弧室采用專利固封技術，外絕緣采用硅橡膠套管，壽命長，可靠性高，耐氣候性好，便于運輸。性價比高；操作機構采用小型化、高可靠彈簧操作機構，結構簡單。機械壽命可達20000次；若采用先進的永磁機構，機械性能更穩定可靠；并可裝有手動分、合閘機構，必要時可現場手動分、合閘操作。本斷路器可與控制器配套即成重合器，實現遙控、遙測、遙信、遙調

四遙 功能。

產品特點：無燃燒和爆炸危險、免維護、體積小、重量輕(小于100kg)、壽命長(萬次)、安  全可靠、操作簡單、維護及安  裝方便

使用環境條件

1、周圍空氣溫度：上限+40度，下限 40度；

2、海拔： 2000m(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700pa(相當于風速34m／s)；

4、地震烈度：不超過8度；

5、污穢等級：ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95％，月平均不大于90％

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。zw8-12kv系列、 zw32-12系列、zw1-12kv系列、zw7-40.5系列、

zn28-12kv系列、zn28a-12kv系列、zn63（vs1）系列、

zn23-40.5系列、zn85-40.5系列、 zn12-12kv系列

zw32-12/630-12.5真空斷路器

zw32-12/630-20真空斷路器

zw32-12/t630-12.5真空斷路器

zw32-12/t630-20真空斷路器

zw32-12g/630-12.5真空斷路器

zw32-12g/630-20真空斷路器

zw32-12g/t630-12.5真空斷路器

zw32-12g/t630-20真空斷路器

zw32-12/1250-20真空斷路器

zw32-12g/1250-20真空斷路器

zw32-12/1250-25真空斷路器

zw32-12g/1250-25真空斷路器

zw32-12/1250-31.5真空斷路器 zw32-12g/1250-31.5真空斷路器 概述

戶外真空永磁斷路器主要由集成固封極柱、電流互感器、永磁操動機構組成。斷路器為小型化設計，永磁操動機構通過箱體固定。該結構簡潔明快，設計精度高，安  裝極為方便，且現場安  裝時無需調整即可滿足真空滅弧室開距和超程要求。外殼采用不銹鋼箱體或經達克羅防銹處理的鋼板箱體，美觀大方。同時配有手動分閘裝置，隔離開關和電流互感器可供用戶選擇，充分滿足用戶的不同需要。戶外真空永磁斷路器采用先進的永磁操動機構。此機構利用一種穩態的磁路系統，使用激磁線圈驅動鐵芯到相應的極限位置，并利用高性能永磁體所提供的磁場能量，使之保持在極限位置。激發其中一個激磁線圈使之產生大于剩余保持力的驅動力，即可使永磁機構的動鐵芯動作。永磁操動機構省去了傳統機構易損的儲能、鎖扣等機械裝置，簡化了結構，其零件數量較傳統機構減少了70％以上，不僅簡化了裝配，而且大大提高了機構的可靠性和壽命，同時由于采用了電容作為操作電源，避免了輔助電源波動對機構動作特性的影響，性能優越的操動機構可長期頻繁操作，機構本身壽命可長達10萬次，并真正做到永久性免維護。

斷路器開關位置的檢測采用了電子器件而沒有物理接觸，可靠性高，便得因操動機構引起的開關故障的概率大大降低。操動機構的控制由配套的智能控制單元完成，可就地任分、合操作，也可通過通訊接口進行遙控，斷路器的其他信息也可通過通訊接口傳輸?shù)剿�需處，通訊的通道可以為無線電、載波、有線通道、光纖通道等。智能控制單元安  裝于柱上斷路器的下方，斷路器與智能控制單元之間在控制電纜連接。智能控制單元的電源為ac/dc200v，可以由變電站的電源系統提供，或由市電提供，或在開關的電源側加裝電壓互感器來取得電源。智能控制單元中配備有蓄電池，在正常工作中智能控制單元中的蓄電池處于浮充電狀態，在外界電源失去時，由蓄電池供電，完成對斷路器的控制，可保證斷路器完成一個“分-0.3s-合分-t1-合分-t2-合分”的操作循環。斷路器操動機構中設有手動分閘把手，作為控制系統或電源故障時分閘操作之用。
