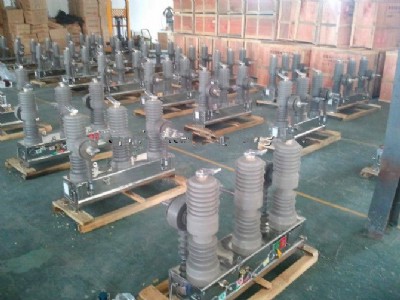

西安 永磁真空斷路器_型號齊全_現貨充足_優惠價10kv永磁真空斷路器采用真空滅弧原理、永磁操動機構,集成微處理技術、現代網絡通訊技術和新型開關制造材料于一體。額定電壓為 12kv,50hz三相交流的戶外配電設備。該產品廣泛適用于城市電網中作為分?jǐn)嗷蚵?lián)絡開關,或用于農網配電系統戶外變電站出線開關,可有效完成傳統的重合器的工作,分、合負荷電流和短路電流。其型號采用zw32-12/630-25、zw32-12/1250-31.5。
2. 特點:
1、結構簡單:采用全新設計的永磁操動機構,進一步減少了機械零部件。
2、可靠性高:控制器集成了‘防跳’功能,可有效的識別故障電流與合閘浪通電流,準確實現保。
3、壽命長:采用永磁機構使斷路器的機械特性更加可靠,使得包括滅弧室在內的整機綜合機械壽命比原型號提高了數倍,壽命高達6萬次。
4、控制技術先進: 標準配置有(30m)無線遙控操作功能,且同時備有手動操作功能, 控制器留有標準的通信接口,通過加擴無線數據通信模塊,可以方便的組網,實現‘四遙’,實現遠程數據交。
5、功能強大:通過擴展,可以方便的構成重合器、分段器,用于區分永久性故障和暫時性故障,同時利用永磁機構控制器的控制功能,可以按客戶的要求實現各種不同的組網、保護、運行功能。
6、
操作功小:利用永磁機構的性能、配合長壽命的電池,直接從ct取能,并可直接的將該斷路器升級為重合器、分段器,可大幅提高電網的供電質量。屆時只需要系
統平均每天6小時超過20%的負荷率,控制器與電池的能量就可平衡,用戶只需將斷路器接入到電網系統,無需架設控制電源,即可長期正常工作。
3. 工作原理與過程
3.1 滅弧原理:
斷 路器采用真空滅弧室,以真空作為滅弧和絕緣介質,具有極高的真空度。當動、靜觸頭在操動機構作用下帶電分閘時
,在觸頭間將會產生真空電弧,同時,由于觸頭的特殊結構,在觸頭的間隙中也會產生適當?shù)目v向磁場,促使真空電弧保護為擴散型,并使電弧均勻地分布在觸頭表
面燃燒,維持低的電弧電壓,在電流自然過零時,殘留的離子、電子和金
屬蒸汽的微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩子,滅弧室斷口的介質絕緣強度很快被恢復,從而電弧被熄滅,達到分?jǐn)嗄康摹?
3.2 儲能:
在智能控制單元內合上輔助電源開關給智能控制箱內蓄電池充電,如果蓄電池已充電時可以將智能控制箱內的蓄電池開關合上,等待20s此時儲能電容器已充電,斷路器已處在準備操作狀態。
3.2 合閘操作:
斷
路器處在分閘的位置,由控制回路的“位置開關”識別將合閘操作回路導通,為合閘操作做好了準備。就地按動智能控制單元的合閘按鈕,或者通過遠方操作啟動合
閘回路,激勵操作機構的合閘線圈,克服分閘側永久磁鐵的吸力,同時使鐵芯驅動斷路器動觸動頭按規定速度合閘。判斷出斷路器已處在合閘的位置,控制回路自動
將合閘線側電源斷開,并同時允許分閘操作,為分閘操作做好準備,此時鐵芯由永久磁鐵的作用保持在合閘側,在合閘線圈斷電后,它不僅能夠克服斷路器觸頭彈簧
的反作用力,而且還具有一定的合閘自保持力使斷路器可靠保持在合閘的位置,在操動機構以及斷路器上無需另設合閘保持和分閘脫扣裝置。
3.4 分閘操作:
斷
路器處在合閘位置,就地按動智能控制單元上的分閘按鈕,或者通過遠方操作激勵操動機構的分閘線圈,克服合閘側永久磁鐵的自保持力的同時使鐵芯驅動斷路器動
觸頭按規定速度分閘。當控制回路的“位置”識別裝置已判斷出斷路器已處在分閘位置時,自動將分閘線圈電源切除,并同時允許合閘操作,為合閘操作做好準備。
操動機構處在分閘位置,鐵芯由于永久磁鐵的作用保持在分閘側,斷路器可靠地處在分閘位置,而不會出現誤合閘。
3.5 手動分閘操作
斷路器處在合閘位置,用絕緣操作棒鉤住斷路器手動分閘操作把柄上的拉環,并向下拉動,斷路器即可分閘,并且仍具有一定的分閘速度,可保證斷路器能可靠地開斷額定負荷電流。
4. 永磁控制器主要功能 西安 10kv永磁真空斷路器
合分閘電流可調、合閘過程可控、可實現合分閘速度可調。
·采用先進的電力電子控制技術、開關元件采用較高電壓電流裕量的igbt。
·工作電壓220v交直流兩用,儲能電容穩壓充電,驅動電流可達dc160a
·可以直接使用直流屏工作。
·無觸點,智能化控制。
·通過通信,遠程可以設定控制參數。
·內部分別設定合閘、分閘最低可操作電壓告警。
·合分閘位置檢測可以使用接近開關,也可以使用輔助觸點。
·合分閘操作可以使用本地按鈕、220v有源遠程線控、485通信。
·控制器的狀態可以通過指示燈顯示,詳細情況也可以通過485總線讀取。
·經濟性好。一體化設計,不使用電容充電電源,使開關生產廠商近一步降低了成本。
·預留有兩路開入檢測接口,可以根據控制需求,實現閉鎖或其它組合邏輯功能。
