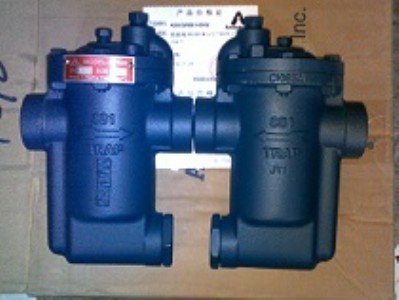

阿姆斯壯a(bǔ)rmstrong排液閥

倒置桶排液閥(bvsw型)

最大負荷2,948kg/hr，最大壓差4.5mpa

阿姆斯壯倒置桶型排液閥是設計用于可能碰到重油和臟物的使用情況。裝有排氣導桿和加大的浮桶通氣孔設計允許液體自由地流過浮桶通氣口而從排液閥頂部的小孔排出。

可使用在重油/水的工況：

 bvsw倒置桶型排液閥適用于重油及水的工況。bvsw的意思是表示：導桿排氣倒置桶型排液閥。由于閥咀位于排液閥上部首先排送油而在任何時候排液閥閥體內總是完全充滿了水。

 這種閥的.16mm直徑的導桿在排液閥內自由的擺動并伸進排氣的吊桶內。它的功能是防止由于固體雜質或是重油引起堵塞造成排氣過程本身排氣量的減少。倒置桶相對于排氣導桿的上下運動保持了排氣通暢。

倒置桶型排液閥工作原理：

1、在系統啟動的初期或是為了清洗而泄放系統內的液體后，很難有足夠的水使倒置桶浮起來，因此排液閥必須先充水。狀態1表示在“啟動工作以后”已充水的起始狀態，在倒置桶的上部帶有油而閥體內水的上部有一層很薄的油。

2、當排液閥入口管線上閥門打開，空氣進入倒置桶，而排出倒置桶中的液體。當?shù)怪猛俺錆M三分之二空氣時，它具有了浮力并浮動起來。這樣就關閉了閥咀。由于倒置桶上升，排氣導桿從倒置桶排氣口排出油和各種臟物。由于排液閥內的空氣和液體都是處于管線的壓力下，因此不會有更多的液體或空氣能進入排液閥，靜壓頭“h”

迫使空氣從倒置桶排氣口排出，空氣上升到排液閥上部，這時水進入桶內填補排氣的空間，只要倒置桶充入的空氣少于桶的容積的1/3，它即失去浮力并開始拉動閥桿正如狀態3所示的那樣。

3、請注意，排液閥上部液面下降而倒置桶內的液面則上升。閥上部被空氣置換的水的容積精確地等于進入倒置桶內水的容積。在這個工作循環的閥門關閉階段―狀態2和3，水和油積聚在排液閥的前部水平管線內。當桶內充滿三分之二液體時，倒置桶向閥桿施以足夠的拉力而拉開閥瓣。

4、下述兩件事幾乎同時發生： a) 排液閥上部積取的空氣迅速地排出，油和水隨后排出； b)

排液閥體內的壓力略微降低，允許水平管線積聚的液體進入排液閥�？諝獠粩嗟貜牡怪猛爸兄脫Q液體，一直到倒置桶浮起并關閉閥門，回到狀態2所示的條件上。

5、當積聚了足夠的浮力后，排液閥桶內有三分之二的空氣。排液閥打開后油進入并流到桶的底部并浮升到排液閥體內水的上部。正常情況下排液閥每次排水帶走少量空氣。
