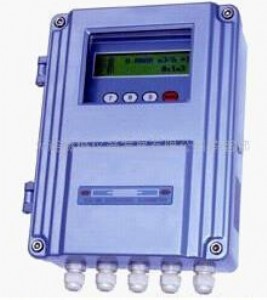

固定式超聲波流量計    規　　格：防護等級:ip68產品編號：mwgdcsbfm產品備注：固定式超聲波流量計    詳 細 說 明固定式超聲波流量計

固定式超聲波流量計借鑒國外同類產品自行設計開發的高科技產品，其特點為：測量精度高優于+0.5％，在線測量穩定可靠，全密封防水結構防護等級可達ip68，用戶也可以選擇現場一體化顯示方式�，F(xiàn)場安  裝簡單，無須調試。其優異的性能價格比是電磁流量計理想的換代產品，特別對于大管徑介質流量測量，價格優勢更加明顯�？蓮V泛應用在測量水、污水、化工、能源電廠等領域。

產品描述

時差法超聲波流量計的原理

時差法超聲波流量計（transit time ultrasonic flowmeter）其工作原理如圖1所示。他是利用一對超聲波換能器相向交替（或同時）收發超聲波，通過觀測超聲波在介質中的順溜和逆流傳播時間差來間接測量流體的流速，在通過流速來計算流量的一種間接測量方法。

圖1 時差法超聲波流量測量原理示意圖

圖1中有兩個超聲波換能器：順流換能器和逆流換能器，兩只換能器分別安  裝在流體管線的兩側并相距一定距離，管線的內直徑為d，超聲波行走的路徑長度為l,超聲波順流速度為tu,逆流速度為td,超聲波的傳播方向與流體的流動方向加角為θ。由于流體流動的原因，是超聲波順流傳播l長度的距離所用的時間比逆流傳播所用的時間短，其時間差可用下式表示：

其中：c是超聲波在非流動介質中的聲速，v是流體介質的流動速度，tu和td之間的差為：

式中x是兩個換能器在管線方向上的間距。

為了簡化，我們假設，流體的流速和超聲波在介質中的速度相比是個小量。即：

上式可簡化為：

也就是流體的流速為：

由此可見，流體的流速與超聲波順流和逆流傳播的時間差成正比。

流量q可以表示為：

時差法超聲波流量計的設計

圖2是我們設計的超聲波流量計的原理框圖。圖中主要有兩個超聲波發射單元、一個時間測量單元和一個控制器。他們共同來完成超聲波的發射、接受和時間差的測量等工作。其他的外圍單元主要是為了測量儀表的參數設定、測量數據的輸出、顯示和傳送等功能，可參考相關資料，這里不作介紹。

圖2超聲波流量計的電原理框圖

zj-100固定式超聲波流量計借鑒國外同類產品自行設計開發的高科技產品，其特點為：測量精度高優于+0.5％，在線測量穩定可靠，全密封防水結構防護等級可達ip68，用戶也可以選擇現場一體化顯示方式�，F(xiàn)場安  裝簡單，無須調試。其優異的性能價格比是電磁流量計理想的換代產品，特別對于大管徑介質流量測量，價格優勢更加明顯�？蓮V泛應用在測量水、污水、化工、能源電廠等領域。規　　格：250×185×110mm

項目性能、參數主機背光液晶可同時顯示瞬時流量、累計流量、流速、時間、熱量等數據信號輸出電流輸出：4-20ma或0-20ma等，阻抗0-1k，精度0.1％oct輸出：正,負,凈累計流量及熱量累計脈沖信號或瞬時流量的頻率信號繼電器：可輸入近20種源信號（如無信號、反向流等）聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過�。┬盘栞斎肟奢斎雰陕冯娏餍盘枺ㄈ纾簻囟�、壓力、液位等信號），從而實現熱量測量或一機兩用自動記憶前64日、前64月、前5年的累計流量自動記憶前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失自動記錄前64日流量計的工作狀態是否正常和出現異常狀態的次數數據接口：出廠配置為rs-232方式，選配rs-232/rs-485轉換器后可變?yōu)閞s-485方式可編程批量（定量）控制器電纜長度型號：syv50-3-t原則上越短越好以減少干擾，也可以加長至300米，若再長需加粗電纜，同時用戶應注意電纜不要與高壓電纜并行，盡量避開變頻器管道情況管材鋼、不銹鋼、鑄鐵、水泥管、銅、pvc、鋁、玻璃鋼、硬質金屬塑料等、允許有襯里直管段傳感器安  裝點最好滿足：上游10d，下游5d，距泵出口30d（d是指管徑）測量介質水、海水、工業污水、酸  堿  液、各種油類等能傳導聲波的液體流速范圍0~±30m/s測量精度優于±1％（是國內最先達到此精度的超聲波流量計）電 源ac220v功 耗2w（國內同種機型中功耗最�。┹� 出4~20ma

·標準s型傳感器（帶磁性）

  適用管徑 dn15-dn100

  流體溫度 ≤110℃·標準m型傳感器（帶磁性）

  適用管徑 dn50-dn700

  流體溫度 ≤110℃        ·標準l型傳感器

  適用管徑 dn300-dn6000

  流體溫度 ≤110℃ ·插入式傳感器(1)適用于可直焊的管道

  適用 dn50 以上的管徑

  流體溫度 ≤110℃

管段式傳感器
