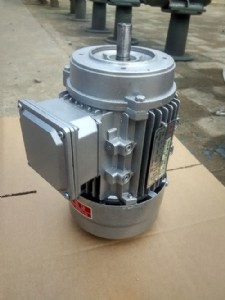

y2系列電動機是y系列電機的更新?lián)Q代產品,是一般用途的全封閉自扇冷式鼠籠型三相異步電動機。
它是我國九十年代最新產品,其整體水平已達到國外同類產品九十年代初的水平。y2系列電機的安 裝尺寸和功率等級符合iec標準,與德國din42673標準一致,也與y系列電機一樣,其外殼防護等級為ip54,冷卻方法為ic41l,連續工作制(s1)。采用f級絕緣,溫升按b級考核(除315l2-2、4,355全部規格按f級考核外),并要求考核負載噪聲指標。
該產品應用于國民經濟各個領域,如機床、水泵、風機、空調、空氣壓縮機,也可適用于運輸、攪拌、印刷、農機、食品等各類不含易燃、易爆或腐蝕性氣體的場合。
y2系列電動機有兩種設計,一種是適用于一般機械配套和出口需要,在輕載時有較高效率,在實際運行中有較佳節能效果,且具有較高堵轉轉矩,此設計稱為y2-y系列。中心高63~400mm,功率從0.12~400kw。第2種設計是滿載時有較高效率,更適用于長期運行和負載率較高的使用場合,如水泵、風機配套,此設計稱為y2-e系列,中心高80~355mm,功率從0.55~315kw。
1.y2系列電動機機座外輪廓呈四方形兼圓形,散熱片呈垂直,水平平行分布,全部采用鑄鐵結構。另外h63~160還兼有鋁合金壓鑄結構。 為方便用戶使用和檢修,h180及以上增設了不停機的注油裝置。
3.接線盒防護等級為ip55。為了減輕電機重量,h63~280接線盒用鐵皮拉伸(也可用鑄件),h315~355使用鑄鐵件。且盒內設有專用的接地裝置,考慮有熱保護裝置的安 裝位置,電源進線孔采用雙孔進線,并有兩種密封結構:一種為加密封蓋,另一種為鎖緊密封。接線盒一般位于機座頂部,鋁合金機座并可以四面出線,另外h80~355鑄鐵機座的接線盒還可以位于機座側面。
