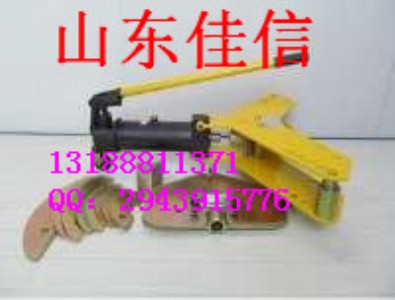

手動液壓彎排機適用于彎制鋁排、銅排，應用于工礦企業、變電所、電廠，是彎排的理想液壓工具。
液壓彎排機規格與性能參數
型號：swp-10a
最大工作壓力：63mpa
最大工作行程：250mm
彎排范圍：鋁銅排寬度40、50、60、80、100、120、125
厚度：4-10mm
彎曲角度：α≥90°
彎曲半徑：2.5倍排寬
油箱容量：2kg
液壓油牌號：n15
最大操作力：≤400n
型號：swp-12a
最大工作壓力：50mpa
最大工作行程：320mm
彎曲角度;180度>a>90度
彎排半徑: 2.5倍排寬
彎排厚度：4、5、6、8、10、12
彎排寬度;40、50、60、80、100、120
液壓油牌號;n15
swp-10、swp-12液壓彎排機模板分配情況
表二
排寬mm 排厚mm 模板半徑mm 模板厚度mm 代用說明
40 4、5、6、8、10 100 4、5、8 10mm排厚用4+5mm模板合用；
6mm排厚用5mm模板代用
50 4、5、6、8、10 125 4、5、8
60 4、5、6、8、10 150 4、5、8
80 8、10 200 8、10 /
100 8、10 250 8、10 /
120 8、10、12 300 8、10、12
液壓彎排機結構：
手動泵（電動泵）(16)，高壓；輸油管(13)，快速接頭(2)， 工作缸(1)，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱，r模板等)組成。
使用方法及注意事項 ：
1、使用方法 ：
2.先將工作油缸(1)伸進方檔塊(3)孔內，將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲，然后，將壓高管端 部快速接頭活動部外套向后拉，并套在工作油缸接頭上手放松，活動部份恢復到原位即自行扣上，再將泵體上的放油螺釘(15)旋緊即可工作，同樣，當工作完后將放油螺釘放松，工作缸就
會自動回縮。
3.平彎時(圖見一)打開上花扳(4)將夾板模頭部(8)裝進工作油缸頭，根據所彎排的厚度，r，選擇r模板(7)與鋁排
或銅排一起放進夾板模頭中，然后壓緊夾板，將兩只輥柱(6)的槽寬對應向著鋁排和銅排厚度，并且放入相應的尺寸孔中，再將上花板蓋上，把所彎鋁排或銅排頂入槽中，但排須伸出輥柱100mm以上，如如果最大行和超過200mm以上，可接長頂桿—頭套進工作油缸頭部，另一頭裝進夾板模頭仍可操作。
4.立彎時(見圖二)，打開上花板，將直角模頭(9)裝進工作油缸頭部，在下花扳(5)孔(18)插上兩只22的銷子（11），再將上花板蓋上，鋁排或銅排放在銷子與直角模頭之間即可工作，所彎兩直角間最小距離為40mm，已彎r排如再要立彎時，打開上花板把聯桿板(10)套在t字形接頭中插入12的長螺栓，聯桿板套入二只22的銷子即可工作。
5.凡是按照標準的排寬x2.5的彎曲半徑r以及彎曲角度d>90度的彎曲條件下，可以回彈角度。
6.輥柱有五條槽，分二端使用，一端的位置線以下花板到槽下口為64mm，如用另一端必需調頭使用。
7.、油泵內需加油內，可卸下油泵的尾端橡膠蓋(14)再旋去m8六角螺釘，露出裝油管即可加油。
8.銅排要回火才能使用。
9. r100、r125、r150、彎8mm排用2塊4mm板合用， 彎6mm用5mmr板代。
10.電動泵請參照電動泵使用說明書。
