隨著科技的進步和人民生活水平提高，高清走在前端,已基本普及。所以商務高清視頻應用廣泛，對高清視頻切換需求比較早。國際領先企業都先后開發了各種接口的高清矩陣。
我公司研發的高清混合矩陣是矩陣的一個分支,輸出信號全為高清信號,輸入信號可以為數模,之所以為混合是因?yàn)橐慌_(tái)矩陣同時可接受多種信號接口和格式.混合矩陣是一款高性能的高清視頻信號交換設備，支持多路信號輸入，多路信號輸出。該矩陣用于多個高清數字信號輸入、輸出交換，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其它的輸出，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。
我公司的高清混合矩陣切換器同時解決了模擬視頻與數字視頻信號的集成輸入，實現了模擬數字高分辨率視頻信號的集中選擇切換的需要。使系統信號操作切換更簡單、直觀。
該高清混合矩陣切換器的輸入端具有：dvi、hdmi、vga、hd-sdi、ypbpr、復合視頻等多種格式信號的輸入能力。輸出端為dvi、hdmi、vga、sdi格式。既有數字信號輸出也可以模擬高清信號輸出，既滿足了高清數字信號同時還兼顧到模擬高清信號，真正實現了高清信號的混合輸入輸出。同時該系列數字高清混合矩陣具有信號分辨率自由調整功能，可以使每一個輸出端的信號分辨率固定輸出，與顯示設備的配合更穩定。
該系列數字高清混合矩陣切換器取代了傳統視頻顯示系統中因?yàn)樾盘?hào)源雜亂而產生的對多種不同信號格式的矩陣的需求（包括視頻矩陣、rgb矩陣以及dvi矩陣等），也不再需要任何的信號轉換設備，進而減少視頻顯示系統的建設成本、降低整個系統的實施難度，而且避免了系統建成后故障點多、信號損失大、檢測困難、維護困難等的弊病。

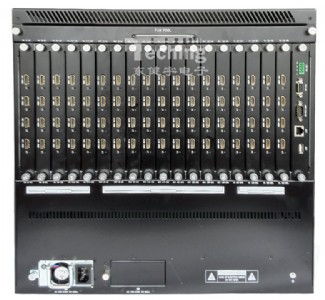

一、產品圖片
二、 功能特點
1.支持8、16、24、32、48、64、72路高清和模擬視頻信號混合交換。
2.可選輸入信號hdmi，dvi，hd-sdi，vga，cvbs，ypbpr。
3.可選輸出信號hdmi、dvi、vga、sdi。
4. 支持圖像最高分辨率1920×1200@60hz，2048*1080p@24hz,高達2.25gbps速率.
5.前面板設有l(wèi)cd液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態。
6.提供多種可定制端口：rs232，網絡控制端口和前面板按鍵。
7.led燈，蜂鳴器聲音指示各種信號和矩陣切換狀態。
8.支持高清的1080p標準。hdcp兼容,確保有內容保護的媒體能正常顯示與其它hdcp兼容設備的協同使用。
9.兼容市場上其他品牌控制系統。
10.支持對最高達25米的hdmi長線輸入作自動均衡，對長距離的hdmi電纜進行補償，減少所需附加的輸入信號處理設備數量。
11.具有掉電記憶功能，帶有斷電現場保護功能。
12.內置風扇散熱系統。
13.對信號無任何壓縮，解壓處理，不影響切換效果；
三、應用場所：
◎ 公司會議室視頻會議系統
◎ 高級董事長會議室
◎ 監控指揮中心
◎ 多媒體培訓室
◎ 機場或車站的信息顯示
◎ 廣播電視及媒體控制中心
◎ 大型運動場館
◎ 大型禮堂及會場
◎ 酒店室內娛樂中心
四、產品參數
輸入信號：
接口類型：矩陣輸入卡 可選hdmi，dvi，sd/hd/3g-sdi，vga，cvbs，ypbpr，等信號
信號標準：hdmi：hdmi v1.4
dvi：dvi 1.0
sd/hd/3g-sdi：smpte-259/274/292/296/372/424/425
vga：800×600，1024×768，1280×768，1280×800，1280×1024，1360×768，
1400×1050， 1600×1200，1920×1080
cvbs：pal，ntsc
ypbpr：色差分量
sd/hd/3g-sdi：1080p
rj45：1080p
輸出信號：
接口類型：矩陣輸出卡 可選hdmi，dvi等信號輸出卡（根據現場需要）
信號標準：hdmi：hdmi v1.4
dvi：dvi 1.0
rj45：1080p
電源：ac 220v 50/60hz輸入 冗余雙電源設計
主要參數：
增益………………………………0db
切換速度…………………………200ns（最大）
輸入路數…………………………最大72路
輸出路數…………………………最大72路
輸入信號支持……………………dvi-i、hdmi、vga、hd-sdi、ypbpr、av以及光纖
輸出信號支持……………………dvi-i、hdmi、ypbpr、vga、雙絞線以及光纖
解析度……………………………10-位或8-位,自動地依照輸入分辨率
輸入輸出板卡
vga輸入模塊
連接器……………………………15pin hd型母連接器
帶寬………………………………450mhz
單模塊輸入………………………4路
信號類型…………………………vga\svga\xga\sxga\uxga\wuxga自適應輸入
最大分辨率………………………1920x1200@60hz
阻抗………………………………75ω
一般電平…………………………0.7vp-p
vga加強型輸入模塊
連接器……………………………15孔hd型母插座
帶寬………………………………450mhz
單模塊輸入………………………4路
信號類型…………………………支持1920x1200@60hz以下的任意的分辨率
阻抗………………………………75ω
一般電平…………………………0.7vp-p
支持對顯示的視頻畫面進行上、下、左、右位置調整
支持可選擇固定分辨率輸出, 具有scalar功能
實現模擬信號向高清數字視頻信號的變換
分量視頻輸入模塊
連接器……………………………3bnc 插座
視頻帶寬…………………………350mhz
單模塊輸入………………………3路ypbpr
信號類型…………………………ypbpr 自適應輸入
最高支持…………………………1080p高清信號
阻抗………………………………75ω
一般電平…………………………0.7vp-p
dvi數字視頻輸入模塊
連接器……………………………dvi-d母連接器
單模塊輸入………………………4路
信號類型…………………………單鏈路dvi-d
視頻標準…………………………dvi1.0
edid及ddc……………………支持
支持分辨率………………………h(huán)dtv：最高1080p@60hz， pc：最高1920x1200@60hz
信號時鐘頻率……………………24mhz～165mhz
數字信號帶寬……………………4.95g（單色1.65g）
hdmi輸入模塊
連接器……………………………a型母hdmi連接器
單模塊輸入………………………4路
信號類型…………………………單鏈路hdmi
視頻標準…………………………h(huán)dmi1.3，兼容dvi1.0
edid及ddc……………………支持
支持分辨率………………………h(huán)dtv：最高1080p@60hz， pc：最高1920x1200@60hz
信號時鐘頻率……………………24mhz～165mhz
數字信號帶寬……………………6.75g（單色2.25g）
hdcp協議………………………支持
hd-sdi輸入模塊
連接器……………………………bnc母連接器
單模塊輸入………………………4路
數據速率…………………………3.97gbps；向下兼容143mbps～1.5gbps
均衡能力…………………………100m @1.5g（belden 1694a）
信號類型…………………………sdi/hd-sdi信號；支持3g-sdi
阻抗………………………………75ω
反射損耗…………………………>18db 5mhz-1.5ghz
數據類型…………………………8位或者12位
復合視頻輸入模塊
連接器……………………………bnc母連接器
單模塊輸入………………………4路
信號帶寬…………………………200mhz
信號類型…………………………支持ntsc、pal、secam制式視頻信號
輸入阻抗…………………………75ω
輸出分辨率………………………800×600，1024×768，1280×1024@60hz任意選擇
支持對顯示的視頻畫面進行上、下、左、右位置調整
支持可選擇固定分辨率輸出, 具有scalar功能
實現模擬信號向高清數字視頻信號的變換
dvi輸出模塊
連接器……………………………dvi-d母連接器
單模塊輸出………………………4路
信號類型…………………………單鏈路dvi-d
視頻標準…………………………dvi1.0
edid及ddc……………………支持
支持分辨率………………………h(huán)dtv：最高1080p@60hz， pc：最高1920x1200@60hz
信號時鐘頻率……………………24mhz～165mhz
數字信號帶寬……………………4.95g（單色1.65g）
電源輸出…………………………自帶電源+5v輸出，方便光延長器使用
ypbpr輸出模塊
連接器……………………………3bnc 插座
視頻帶寬…………………………350mhz
單模塊輸出………………………3路ypbpr
信號類型…………………………ypbpr 自適應輸入
阻抗………………………………75ω
一般電平…………………………0.7vp-p
支持可選固定輸出………………720p,1080i,1080p@60hz輸出
支持對顯示的視頻畫面進行上、下、左、右位置調整
支持可選擇固定分辨率輸出, 具有scalar功能
實現模擬信號向高清數字視頻信號的變換
hdmi輸出模塊
連接器……………………………a型母hdmi連接器
單模塊輸出………………………4路
信號類型…………………………單鏈路hdmi
視頻標準…………………………h(huán)dmi1.3，兼容dvi1.0
edid及ddc……………………支持
支持分辨率………………………h(huán)dtv：最高1080p@60hz， pc：最高1920x1200@60hz
信號時鐘頻率……………………24mhz～165mhz
