廠家供應沸克fm電力工業

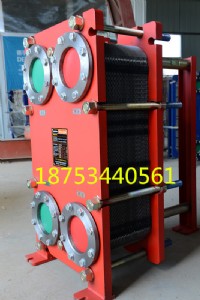

變壓器油冷卻專用板式換熱器
變壓器運行時，繞組和鐵心中的損耗所產生的熱量必須及時散逸出去，以免過熱而造成絕緣損壞。對小容量變壓器，外
表面積與變壓器容積之比相對較大，可以采用自冷方式，通過輻射和自然對流即可將熱量散去。自冷方式適用于室內小
型變壓器，為了預防火災，一般采用干式，不用油浸。由于變壓器的損耗與其容積成比例，所以隨著變壓器容量的增大，
其容積和損耗將以鐵心尺寸三次方增加，而外表面積只依尺寸的二次方增加。因此，大容量變壓器鐵心及繞組應浸在油
中，并采取以下各種冷卻措施。---沸克板式換熱器。
油浸水冷：應用于有冷卻水源可用的場合和要節省變壓器占地面積的場合。熱油由通過油箱里鋼管中的循環冷卻水來冷
卻。選用沸克板式換熱器選擇合適口徑大小的換熱設備，油水不相容，換熱冷卻到所需求的相應溫度。
變壓器油的主要作用：
（1）絕緣作用：變壓器油具有比空氣高得多的絕緣強度。絕緣材料浸在油中，不僅可提高絕緣強度，而且還可免受潮氣
的侵蝕。
（2）散熱作用：變壓器油的比熱大，常用作冷卻劑 。變壓器運行時產生的熱量使靠近鐵芯和繞組的油受熱膨脹上升，通
過油的上下對流，熱量通過散熱器散出，保證變壓器正常運行。
（3）消弧作用：在油斷路器和變壓器的有載調壓開關上，觸頭切換時會產生電弧。由于變壓器油導熱性能好，且在電弧
的高溫作用下能分觸了大量氣體，產生較大壓力，從而提高了介質的滅弧性能，使電弧很快熄滅。
對變壓器油的性能通常有以下要求：
（1） 變壓器油密度盡量小，以便于油中水分和雜質沉淀。
（2） 粘度要適中，太大會影響對流散熱，太小又會降低閃點。
（3） 閃點應盡量高，一般不應低于136℃。
（4） 凝固點應盡量低。
（5） 酸 、堿 、硫、灰分等雜質含量越低越好，以盡量避免它們對絕緣材料、導線、油箱等的腐蝕。
（6） 氧化程度不能太高。氧化程度通常用酸 價表示，它指吸收1克油中的游離酸 所需的氫氧化鉀 量（毫克）。
（7） 安 定度不應太低，安 定度通常用酸 價試驗的沉淀物表示，它代表油抗老化的能力。
