對夾式手動蝶閥適用于食品、【敏感詞】國人都懂的藥、石油化工、工業環境及高層建筑和管道上作調節流量和截斷流體最佳裝置。
對夾式手動蝶閥調節流量和截斷流體-機械閥門--海安 榮海機械1、產品性能
對夾式手動蝶閥采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；耐高溫、耐腐蝕。

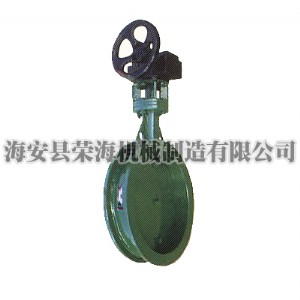

2、產品圖片及參數
|
對夾式手動蝶閥是吸收，消化國外技術，并結合國內用戶意見和產品中積累的經驗而精心研制的新一代產品。
１、采用三維偏心結構，閥門密封圈采用彈性金屬圈，使蝶板同閥體密封面均勻可靠接觸，可達到氣密封無泄露；
２、結構獨特，操作靈活、省力、方便、使用壽命長；
３、耐高溫、耐腐蝕、耐磨損的三維偏心。
對夾式手動蝶閥調節流量和截斷流體-機械閥門--海安 榮海機械主要技術參數
|
公稱通徑
|
|
|
公稱壓力
|
pn(mpa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
ps(mpa)
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|
適用介質
|
水、蒸汽、油品、酸 類腐蝕性等
|
|
適用溫度
|
-40℃-600℃
|
主要零部件材料
|
名稱
|
材 料
|
|
閥體
|
鑄鋼、不銹鋼、鉻鉬鋼
|
|
蝶板
|
鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼
|
|
閥桿
|
2cr13、1cr13不銹鋼、鉻鉬鋼
|
|
密封圈
|
|
|
填料
|
柔性石墨
|
d73h/f-10c連接尺寸(1、p、r)
|
通徑dn
|
l
|
d1
|
d2
|
z-φd
|
h
|
ho
|
d
|
l2
|
wt/kgs
|
|
50
|
43
|
125
|
99
|
4-18
|
105
|
350
|
90°
|
280
|
9
|
|
65
|
46
|
145
|
118
|
4-18
|
115
|
370
|
90°
|
280
|
11
|
|
80
|
49
|
160
|
132
|
8-18
|
125
|
380
|
45°
|
280
|
15
|
|
100
|
56
|
180
|
155
|
8-18
|
140
|
420
|
45°
|
280
|
18
|
|
125
|
64
|
210
|
185
|
8-18
|
170
|
470
|
45°
|
330
|
22
|
|
150
|
70
|
240
|
210
|
8-23
|
180
|
500
|
45°
|
330
|
25
|
d73h/f-16c連接尺寸(1、p、r)
|
通徑dn
|
l
|
d1
|
d2
|
z-φd
|
h
|
ho
|
d
|
l2
|
wt/kgs
|
|
50
|
43
|
125
|
99
|
4-18
|
105
|
350
|
90°
|
280
|
10
|
|
65
|
46
|
145
|
118
|
4-18
|
115
|
370
|
90°
|
280
|
12
|
|
80
|
49
|
160
|
132
|
8-18
|
125
|
380
|
45°
|
280
|
16
|
|
100
|
56
|
180
|
155
|
8-18
|
140
|
420
|
45°
|
280
|
20
|
|
125
|
64
|
210
|
185
|
8-18
|
170
|
470
|
45°
|
330
|
24
|
|
150
|
70
|
240
|
210
|
8-23
|
180
|
500
|
45°
|
330
|
27
|
|
|
|
|
|
|
|
