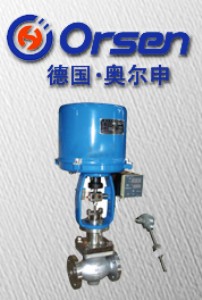

進口電動高溫調節閥
進口電動高溫調節閥概述
進口電動高溫調節閥是由電動執行機構和高溫調節閥體組成，內含飼服功能，接受統一的4-20ma或1-5v·dc的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。電子式電動高溫調節閥調節機構采用平衡式閥塞結構，電子式電動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。電子式電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
進口電動高溫調節閥結構特點
1.配以3810系列(或者psl系列)電動執行器和精小型調節閥體組成
2.內含飼服功能,接受統一的4-20ma或1-5v·dc的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力,流量,溫度,液位等工藝參數的連續調節。
3.調節機構采用平衡式閥塞結構,具有閥穩定性好,不易震動,噪音低,對溫度敏感性小,允許使用壓差不大,溫度較大等特點
4.用于氣體,液體,蒸汽,油品等腐蝕性介質的管道自動化控制中。
進口電動高溫調節閥技術參數
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(kv) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允許壓差 |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
公稱壓力 |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
高溫型(+250～+450℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
v型聚四氟乙烯填料、v型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座式、套筒式 |
|||||||||||||
|
流量特性 |
等百分比、直線型 |
|||||||||||||
|
配置執行器類別 |
3810系列、psl系列等電動執行器(客戶指定品牌亦可) |
|||||||||||||
|
執行器參數 |
電源電壓：220v、輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc |
|||||||||||||
|
防護等級：相當ip65、隔爆標志：exdⅱbt4(exdⅱbt6特殊定制)、手操功能：手柄 |
||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95％ |
||||||||||||||
進口電動高溫調節閥零件材料
|
1 |
閥體 |
wcb |
304 |
316 |
316l |
|
2 |
墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
|
3 |
閥座/套筒 |
304 |
304 |
316 |
316l |
|
4 |
閥芯 |
304 |
304 |
316 |
316l |
|
5 |
導向套/并帽 |
304 |
304 |
316 |
316l |
|
6 |
中墊 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
|
7 |
閥蓋 |
wcb |
304 |
316 |
316l |
|
8 |
閥桿 |
304 |
304 |
316 |
316l |
|
9 |
散熱片 |
碳鋼 |
304 |
316 |
316l |
|
10 |
填料 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
|
11 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
12 |
填料壓蓋 |
wcb |
304 |
316 |
|
進口電動高溫調節閥外形尺寸
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
pn16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
|
pn40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
|
pn64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
|
h |
pn16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
pn40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
pn64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
h1 |
396 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
|
|
h2 |
3810l |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
psl |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
|
d |
3810l |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
psl |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
德國奧爾申(german orsen international group)集團是世界著名的閥門產品與系統供應商及環球性出口商。它堅守創始者講求精密度與高品質的精神，業務遍及歐亞與其他地區，美譽傳遍天下。德國奧爾申(german orsen international group)集團成立于1936年，如今在全球140個國家擁有代表辦事處，另有12家生產工廠及17家營業附屬公司。這意味著公司取得驕人的業績。隨著公司邁向新的環球環境！
特別是在蝶閥、球閥、過濾器,截止閥、閘閥、止回閥、柱塞閥、針型閥、過濾器 電磁閥、調節閥、刀閘閥、隔膜閥、旋塞閥、保溫閥門、氣動電動閥門、高溫高壓閥門及其驅動裝置的研究、開發與生產制造上有著近百年積累下來的豐富經驗和獨特的設計特點，以專業的知識為全球使用者提供最優秀的服務和產品。
德國orsen奧爾申國際集團北京代理
