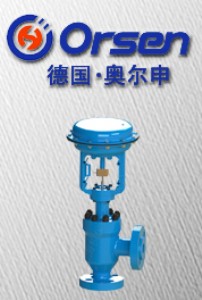

進口氣動薄膜角型調節閥
進口氣動薄膜角型調節閥概述
進口氣動薄膜角型調節閥采用頂導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。 zxs型單座角形調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
進口氣動薄膜角型調節閥產品特點
頂導向，底進側出，流路簡單，阻力小，閥容量大。
可調范圍大，固有可調比50，流量特性有直線和等百分比。
執行機構采用多彈簧結構，高度及重量均減小30％。
zxnv型波紋管密封型調節閥，對移動的閥桿形成了完全密封，堵絕流體外漏。
zxnj型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
進口氣動薄膜角型調節閥主要零件材料
|
zxs氣動角形單座型閥體、閥蓋 |
閥芯、閥座 |
軟密封閥芯 |
填料 |
波紋管 |
填片 |
膜蓋 |
波紋膜片 |
彈簧 |
閥桿、推桿 |
襯套 |
|
ht200，zg230-450，zg1cr18ni9ti |
1cr18ni9ti，司太萊合金堆焊 |
增強聚四氟乙烯 |
聚四氟乙烯，柔性石墨 |
1cr18ni9ti |
橡膠石棉板、1cr18ni9ti、石棉纏繞墊片 |
a3 |
丁晴橡膠夾增強滌綸織物 |
60si2mn |
2cr13、1cr18ni9ti |
2cr13 |
進口氣動薄膜角型調節閥技術參數
|
zxs單座角形調節閥公稱通徑 dn（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑 dn（mm） |
（10） |
（12） |
（15） |
（20） |
||||||||||||
|
額定流量系數 （ kv） |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
100 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
額定行程 l（mm） |
16 |
25 |
40 |
60 |
||||||||||||
|
膜片有效面積 ae（cm2） |
280 |
400 |
600 |
1000 |
||||||||||||
|
公稱壓力 pn（mpa） |
1.6 4.0 6.4 |
|||||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||||
|
固有可調比 |
50 |
|||||||||||||||
|
信號范圍 pr(kpa) |
20~100、40~200、20~60、60~100、80~240 |
|||||||||||||||
|
氣源壓力 ps(mpa) |
0.14~0.4 |
|||||||||||||||
|
允許泄漏量（ l/h） |
硬閥芯： iv級 軟閥芯：vi級 |
|||||||||||||||
|
工作 溫度 t（℃） |
常溫型 |
-20~200、-40~250、-60~250 |
||||||||||||||
|
散熱型 |
-40~450、-60~450 |
|||||||||||||||
|
高溫型 |
450~650 |
|||||||||||||||
|
低溫型 |
-60~-100、-100~-200、-200~-250 |
|||||||||||||||
進口氣動薄膜角型調節閥安 裝事項
1、檢查整機零件是否缺損與松動，對使用有害人體健康的介質，必須進行強度密封、泄漏與精度測試。
2、在安 裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
3、安 裝場地應考慮到人員與設備的安 全，既便于操作，又有利于拆裝與維修。
閥門應正立垂直安 裝在水平管道上，不得已時可傾斜安 裝或閥自重量較大與有振動的場合，要用支撐架，盡量避免水平安 裝。
4、介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油，閥門應在環境溫度-25~55℃場所使用。
5、為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥。旁路閥的流量特性與行程要與原來閥門選擇一致。
