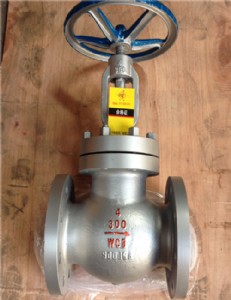

【美標法蘭截止閥】也叫美標截止閥，是使用最廣泛的一種閥門！它之所以廣受歡迎，是由于①美標法蘭截止閥開閉過程中密封面之間摩擦力小。②美標法蘭截止閥比較耐用。③美標法蘭截止閥開啟高度不大。④美標法蘭截止閥制造容易。⑤美標法蘭截止閥維修方便。⑥美標法蘭截止閥不僅適用于中低壓，也適用于高壓�！久罉�(biāo)法蘭截止閥】的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安 裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
美標法蘭截止閥概述：
美標法蘭截止閥適用于公稱壓力pn1．6～16mpa，工作溫度-29～550℃的石油、、、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
主要設計標準：
|
設計與制造 design【敏感詞】manufacture
|
結構長度 face to face/ end to end
|
法蘭尺寸 flange dimension
|
對焊連接尺寸butt welding dimension
|
壓力-溫度 pressure temperature lating
|
試驗-檢驗inspection【敏感詞】test
|
|
ansi b16.34 bs1873
|
ansi b16.10
|
ansi b16.5
|
ansi b16.25
|
ansi b16.34
|
api 598
|
美標法蘭截止閥壓力試驗
|
公稱壓力pn(lb)
nominalpressure
|
強度試驗
shell test
|
水密封試驗
water seal test
|
氣密封試驗
air seal test
|
|
mpa
|
lbf/in2
|
mpa
|
lbf/in2
|
mpa
|
lbf/in2
|
|
150
|
3.0
|
430
|
2.2
|
315
|
0.4-0.7
|
60-100
|
|
300
|
7.7
|
1110
|
5.7
|
815
|
|
600
|
15.3
|
2220
|
11.3
|
1630
|
|
900
|
23.0
|
3330
|
17.0
|
2445
|
|
1500
|
38.4
|
5560
|
28.2
|
4080
|
|
2500
|
64.0
|
9255
|
47.0
|
6790
|
美標法蘭截止閥主要零件材料及性能
|
體、蓋
body cover disc
|
閥桿
stem
|
密封面
sealing face
|
墊片（環）
sealing shim
|
填料
packing
|
工作溫度working temperature
|
適用介質
suitable medium
|
|
wcb
|
2cr13
|
13cr
stl
木體材料
with body
material
尼龍
nylon
|
增強柔性石墨
13cr/柔性石墨
enhanced flexible graphite
1cr13/flexible graphite
sfb-2
08軟鋼
08 soft steal
f304
f316
f304l
f316l
|
柔性石墨
增強柔性石墨
flexible graphite
enhanced flexible graphite
sfb/260
sfp/260
ptfe
|
≤425
|
水蒸汽油品
water
steam
petroleum
products
|
|
wc1
|
38crmoal 25cr2mov
|
≤425
|
|
wc6
|
≤540
|
|
wc9
|
≤570
|
|
c5 c12
|
≤540
|
|
cf8
|
f304
|
≤200
|
硝酸 醋酸 尿素
nitric acid
acetic acid
|
|
cf8m
|
f316
|
|
cf3
|
f304l
|
|
cf3m
|
f316l
|
150lb美標法蘭截止閥主要尺寸和重量：
|
dn
|
150lb 凸面法蘭 主要尺寸dimensions（mm）
|
重量
weight
|
|
mm
|
in
|
l
|
d
|
d1
|
d2
|
b
|
n-φd
|
h
|
d0
|
|
15
|
1/2
|
108
|
89
|
60.5
|
35
|
11.2
|
4-16
|
241
|
100
|
6.9
|
|
20
|
3/4
|
117
|
98
|
69.9
|
43
|
12.7
|
4-16
|
241
|
100
|
9.8
|
|
25
|
1
|
127
|
108
|
79.2
|
51
|
14.2
|
4-16
|
242
|
125
|
13.5
|
|
32
|
11/4
|
140
|
117
|
89
|
63
|
16
|
4-16
|
280
|
160
|
19.5
|
|
40
|
11/2
|
165
|
127
|
98.6
|
73
|
17.5
|
4-16
|
286
|
160
|
28.5
|
|
50
|
2
|
203
|
152
|
120.7
|
92
|
19
|
4-19
|
368
|
200
|
18
|
|
65
|
21/2
|
216
|
178
|
139.7
|
105
|
22.4
|
4-19
|
387
|
200
|
30
|
|
80
|
3
|
241
|
190
|
152.4
|
127
|
24
|
4-19
|
411
|
250
|
41
|
|
100
|
4
|
292
|
229
|
190.5
|
157
|
24
|
4-19
|
454
|
250
|
64
|
|
125
|
5
|
356
|
254
|
216.0
|
186
|
24
|
8-22.5
|
455
|
350
|
86
|
|
150
|
6
|
406
|
279
|
241.3
|
216
|
25.4
|
8-22.5
|
541
|
350
|
113
|
|
200
|
8
|
495
|
343
|
298.5
|
270
|
28.4
|
8-22.5
|
651
|
450
|
178
|
|
250
|
10
|
622
|
406
|
362.0
|
324
|
30.2
|
12-25.4
|
800
|
450
|
270
|
|
300
|
12
|
698
|
483
|
431.8
|
381
|
32
|
12-25.4
|
1231
|
600
|
350
|
|
350
|
14
|
787
|
533
|
476.3
|
413
|
35
|
12-29
|
1450
|
600
|
460
|
|
400
|
16
|
914
|
597
|
539.8
|
470
|
36.6
|
26-29
|
1645
|
600
|
590
|
300lb美標法蘭截止閥主要尺寸和重量：
|
dn
|
300lb 凸面法蘭 主要尺寸dimensions（mm）
|
重量
weight
|
|
15
|
1/2
|
152
|
95
|
66.5
|
35
|
14.2
|
4-16
|
241
|
140
|
7.7
|
|
20
|
3/4
|
178
|
117
|
82.5
|
43
|
16
|
4-19
|
241
|
140
|
11.3
|
|
25
|
1
|
203
|
123
|
89
|
51
|
17.5
|
4-19
|
283
|
160
|
16.8
|
|
32
|
11/4
|
216
|
133
|
98.5
|
63
|
19
|
4-19
|
320
|
200
|
21.2
|
|
40
|
11/2
|
229
|
155
|
114.3
|
73
|
20.6
|
4-22.5
|
322
|
200
|
32.6
|
|
50
|
2
|
267
|
165
|
127
|
92
|
22.4
|
8-19
|
399
|
200
|
25
|
|
65
|
21/2
|
292
|
190
|
149.4
|
105
|
25.4
|
8-22.5
|
438
|
250
|
30
|
|
80
|
3
|
318
|
210
|
168.1
|
127
|
28.4
|
8-22.5
|
464
|
280
|
35
|
|
100
|
4
|
356
|
254
|
200.2
|
157
|
31.8
|
8-22.5
|
565
|
350
|
56
|
|
125
|
5
|
400
|
279
|
235
|
186
|
35
|
8-22.5
|
614
|
350
|
96
|
|
150
|
6
|
444
|
318
|
269.7
|
216
|
36.6
|
12-25.4
|
717
|
400
|
120
|
|
200
|
8
|
559
|
381
|
330.2
|
270
|
41.2
|
12-25.4
|
930
|
500
|
212
|
|
250
|
10
|
622
|
444
|
387.4
|
324
|
47.8
|
16-28.5
|
1012
|
550
|
330
|
|
300
|
12
|
711
|
521
|
450.8
|
381
|
50.8
|
16-32
|
1231
|
600
|
472
|
|
350
|
14
|
762
|
584
|
514.4
|
413
|
54
|
20-32
|
1450
|
600
|
715
|
|
400
|
16
|
864
|
648
|
571.5
|
470
|
57.2
|
20-35
|
1645
|
600
|
920
|
600lb美標法蘭截止閥主要尺寸和重量：
|
dn
|
600lb 凸面法蘭 主要尺寸dimensions（mm）
|
重量
weight
|
|
mm
|
in
|
l
|
d
|
d1
|
d2
|
b
|
n-φd
|
h
|
d0
|
|
15
|
1/2
|
165
|
95
|
66.5
|
35
|
14.5
|
4-16
|
285
|
100
|
7.8
|
|
20
|
3/4
|
190
|
117
|
82.5
|
43
|
16
|
4-19
|
285
|
125
|
12.5
|
|
25
|
1
|
216
|
124
|
89
|
51
|
17.5
|
4-19
|
313
|
160
|
17.5
|
|
32
|
11/4
|
229
|
133
|
98.5
|
63
|
21
|
4-19
|
328
|
160
|
23.5
|
|
40
|
11/2
|
241
|
156
|
114.3
|
73
|
22.5
|
4-22.5
|
365
|
180
|
38.5
|
|
50
|
2
|
292
|
165
|
127
|
92
|
33
|
8-19
|
444
|
200
|
35
|
|
65
|
21/2
|
330
|
190
|
149.4
|
105
|
36
|
8-22.5
|
483
|
250
|
50
|
|
80
|
3
|
356
|
210
|
168.1
|
127
|
39
|
8-22.5
|
533
|
250
|
60
|
|
100
|
4
|
432
|
273
|
216
|
157
|
45
|
8-25.4
|
622
|
350
|
110
|
|
125
|
5
|
508
|
330
|
266.7
|
186
|
52
|
8-28.5
|
750
|
350
|
200
|
|
150
|
6
|
559
|
356
|
292.1
|
216
|
55
|
12-28.5
|
800
|
450
|
230
|
|
200
|
8
|
660
|
419
|
349.3
|
270
|
63
|
12-32
|
927
|
500
|
410
|
|
250
|
10
|
787
|
508
|
431.8
|
324
|
71
|
16-35
|
1257
|
600
|
625
|
|
300
|
12
|
838
|
559
|
489
|
381
|
74
|
20-35
|
1468
|
680
|
860
|
購買本公司《美標法蘭截止閥》請按以下指示進行安 裝：（詳情或見產品說明書）
（1）、手輪、手柄操作的截止閥可安 裝在管道的任何位置上。
（2）、手輪、手柄及（氣動、電動）執行機構，不允許作起吊作用。
（3）、管道中的介質流向應與閥體所示箭頭方向一致。
|
溫州瑞通閥門有限公司是美標法蘭截止閥的專業制造商；
如果您有這方面的需要請聯系我們
美標法蘭截止閥訂貨須知：（國家標準）
一、①美標法蘭截止閥產品名稱與型號②美標法蘭截止閥口徑③美標法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溫州瑞通閥門美標法蘭截止閥型號，請按美標法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)鹜ㄩy門的專家為您審核把關。
