機床用途:

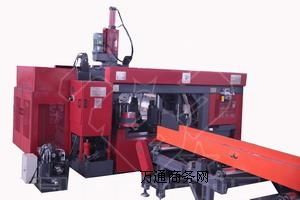

swz1000輥?zhàn)铀土闲蛿?shù)控三維鉆床可廣泛用于建筑、橋梁、電站鍋爐、立體車庫、海洋石油井平臺、塔桅等鋼結構行業,尤其適合鋼結構中h型鋼、槽鋼,具有精度高、操作方便等特點。
機床結構特點:
1、swz1000輥?zhàn)铀土闲蛿?shù)控三維鉆床主要是由床身、數控滑臺、自控行程鉆削動力頭、夾緊機構、檢測裝置、冷卻系統、鐵屑箱、安全網等幾個主要部分組成。
2、床身是由優質鋼材焊接而成的框式結構,并通過有限元分析計算在受力較大的地方對方鋼管進行了加強處理,焊接完成后進行了熱時效處理,這些都很好的提高了床身的靜態和動態性,從而保證了整個機床的精度。
3、數控滑臺共有3個,分別是固定側數控滑臺、移動側數控滑臺和中間單元數控滑臺,三個滑臺結構相同,均由溜板、滑臺及伺服驅動系統組成。三個滑臺上共有6個數控軸,每個滑臺都有2個數控軸,每個數控軸均采用精密直線滾動導軌導向,由ac伺服電機+滾珠絲杠驅動。從而,每個滑臺可沿兩個方向運動,既可沿垂直于工件送進方向數控移動,又可沿工件送進方向數控移動。一次送料后,在同一工位內,即可完成h型鋼上一個孔群內(520mm范圍內)所有孔的加工,保證了不在工件同一截面上的孔也可以同時加工,大大提高了孔群內孔的定位精度及效率。
4、三個自控行程鉆削動力頭,分別裝在三個數控滑臺溜板上,進行水平方向與豎直方向的鉆孔加工,三個鉆削動力頭既可單獨工作亦可同時工作。本機所采用的自控行程鉆削動力頭,無需人工設置鉆頭長度和工件厚度,就能夠自動進行快進—工進—快退的轉換。
5、工件固定采用了液壓夾緊機構,對工件分別從水平方向和豎直方向上進行夾緊固定。
6、本機配備了工件寬度檢測和腹板高度檢測裝置,可自動補償因工件外廓不規整所帶來的加工誤差,提高了加工精度。
7、機床配備氣霧冷卻系統,其優點是冷卻液用量少,節省成本,減少鉆頭的磨損。
8、機床配備鐵屑箱,切屑可自動排入箱中,很方便地輸送。
9、為保證操作者的安全和周邊的環境,本機四周裝有安全網。
10、swz1000輥?zhàn)铀土闲蛿?shù)控三維鉆床電氣控制系統以plc可編程控制器、運動控制模塊、輸入/輸出模塊、高速計數模塊為控制核心,配以上位計算機、交流伺服驅動系統、變頻調速系統等構成,系統配有7個數控伺服電機軸。
11、為確保機床的精度和可靠性,本生產線的關鍵件如:滾珠絲杠、冷卻件、液壓閥、伺服驅動器及伺服電機、plc、變頻器、編碼器、拖鏈等,均采用國際知名品牌。
參 數 名 稱 |
單 位 |
參 數 值 |
備注 |
||||||||
工 件 范 圍 |
型 鋼 |
mm |
150x75~1000x500 |
|
|||||||
厚 度 |
mm |
≤80 |
|
||||||||
長 度 |
m |
15m |
按客戶配置 |
||||||||
短 料 限 制 |
mm |
自動加工≥3000 |
|
||||||||
手動加工:690~3000 |
|||||||||||
主
軸 |
數 量 |
個 |
3 |
|
|||||||
鉆孔 范圍 |
固定側、移動側 |
mm |
¢12~¢26.5 |
|
|||||||
中間單元 |
mm |
¢12~¢33.5 |
|
||||||||
主 軸 轉 速 |
r/min |
180~560 |
|
||||||||
快 換 卡 頭 |
/ |
莫氏錐孔3#、4# |
可變?yōu)?# |
||||||||
軸向 行程 |
固定側、移動側 |
mm |
140 |
|
|||||||
中間單元 |
mm |
325 |
|
||||||||
軸 向 進 給 速 度 |
mm/min |
20~300 |
|
||||||||
移 動 距 離 |
各主軸在工件長度方向 |
mm |
520 |
|
|||||||
兩側主軸在上下方向 |
mm |
35~470 |
從工件下平面 |
||||||||
中間單元在工件寬度方向 |
mm |
45~910 |
從基準側面起 |
||||||||
冷卻 方式 |
壓縮空氣+切削液 |
/ |
/ |
|
|||||||
氣源壓力 |
mpa |
≥0.5 |
|
||||||||
加工 精度 |
孔群內相鄰孔距誤差 |
mm |
≤0.5 |
|
|||||||
10米長度內送料誤差 |
mm |
≤1 |
|
||||||||
電 機 功 率 |
主軸轉動三相異步電機 |
kw |
4x3 |
主軸數量3 |
|||||||
中間單元x軸伺服電機 |
kw |
1.0 |
|
||||||||
中間單元z軸伺服電機 |
kw |
1.5 |
|
||||||||
固定側、移動側x軸伺服電機 |
kw |
1.0x2 |
|
||||||||
固定側、移動側y軸伺服電機 |
kw |
1.5x2 |
|
||||||||
移動拖板三相異步電動機 |
kw |
0.55 |
|
||||||||
主機外形 |
長x寬x高 |
mm |
約4400×2400×3500 |
|
|||||||
主機總重 |
kg |
約7000 |
swz1000型數控三維鉆床(輥?zhàn)铀土闲?產品優勢:
1.床身是由優質鋼材焊接而成的框式結構,并通過有限元分析計算在受力較大的地方對方鋼管進行了加強處理,焊接完成后進行了熱時效處理,這些都很好的提高了床身的靜態和動態性,從而保證了整個機床的精度。
2.每個鉆削主軸箱均是液壓自控行程的,無需人工設置鉆頭的有效長度和被鉆工件的厚度,能夠自動進行快進—工進—快退的轉換。
3.可實現cad/cam直接轉換,從而省去了編程和輸入的繁瑣操作。自動生成加工程序,真正做到了設備的無紙化加工。
4.機床配置的滾珠絲杠副、直線導軌副、電氣件、伺服電機、變頻器等,均為國內外知名廠家供貨,開機故障少。
