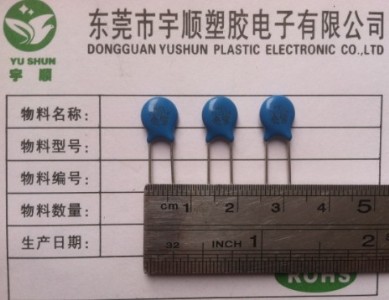

14d561k壓敏電阻,它的芯片直徑是14mm,耐壓是560v,誤差是10%(k),我司還可根據客戶的要求,進行剪腳,彎腳,歡迎廣大客戶垂電咨詢!
壓敏電阻器的種類:
壓敏電阻器的品種很多,按不同的材料可分為:碳化硅壓敏電阻,硅鍺壓敏電阻、金屬氧化物壓敏電阻、鈦酸 鋇壓敏電阻、硒化鎘和硒壓敏電阻等。目前使用較多的是氧化鋅(zn0)壓敏電阻。氧化鋅壓敏電阻的特點:通流容量大、時間響應快、電壓范圍寬、非線性系數大、伏安 曲線對稱、可靠性高等。標稱電壓為56v的氧化鋅壓敏電阻的外形,是它的電路符號,字母u也可用v代替。myj型壓敏電阻的伏安 特性曲線。
壓敏電阻的測量:
壓敏電阻的好壞,用普通萬用表是測不出來的,因為一般壓敏電阻的標稱電壓都比萬用表的測試電壓高,靜態內阻很大,所以用普通萬用表測壓敏電阻的阻值,一般都是無窮大。如果測出來的阻值接近于0,說明壓敏電阻已經短路了,不能再用了。所以,一般檢測壓敏電阻,需要通過搭接測試電路來完成的。 現以測量標稱電壓為56v的壓敏電阻為例,說明是壓敏電阻的測量方法。也是一種測試電路,更是一個o~60v(高于60v也可)的可調直流電壓源。逐漸加大電源輸出電壓,剛開始時電流表沒有指示,當電壓增加到某-數值時,電流表的指示明顯增大,此時直流電源所示的電壓值就是壓敏電阻的標稱電壓值,同時說明該壓敏電阻的性能是好的。
如果沒有0~60v的可調直流電壓源,而只有o~30v的可調直流電壓源,可按圖4所示電路連接。開始實驗時,把三只470uf/50v的電解電容器串聯好,然后分別給每個電容充上20v左右的電壓,把開關從空擋撥到2擋,相當于給壓敏電阻加了一個40v的電壓,如果該壓敏電阻是好的,此時電流表應該沒有指示;當開關扳到3擋時,相當于給壓敏電阻加了一個60v的電壓,此時電流表應該有明顯指示(瞬間)。
壓敏電阻的應用:
壓敏電阻可應用于各種交直流電路中作穩壓、保護、調幅、變頻、非線性補償、函數變換和自動控制等。
