ecj22111-afd782調光芯片

一．功能說明

供電方式：vdd=3.0v。 一路按鍵(或聲控信號)輸入控制,兩路led同步輸出：1路高電平、1路低電平。

上電不工作,短按下按鍵led-100％輸出,再短按一下-50％輸出,再短按一下-15％輸出,再短按一下滅。依次循環。

二．電氣參數（vdd=5.0v  ta=25℃）參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.23.05.0v 工作電流iop 2 ua 靜態電流istb 2 uavdd=5.0v驅動電流低電平輸出iol 14 mavdd=5.0v,vol=0.7v驅動電流高電平輸出ioh 6 mavdd=5.0v,voh=vdd-0.7過vdd極限電流ivddmax  50ma 過gnd極限電流igndmax  50ma 工作溫度ta-102560℃ 儲存溫度tstg-2025120℃

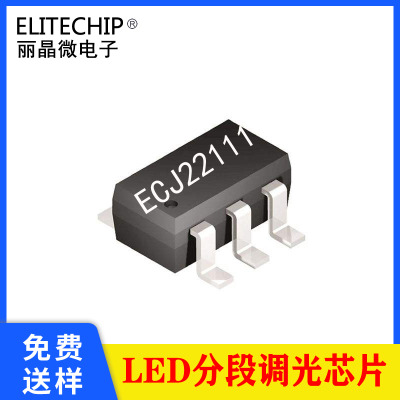

三．封裝腳位圖(sot23-6)

管腳號符號功能描述1key按鍵開關2gnd電源負3outlled輸出,低電平有效4outhled輸出,高電平有效5vdd電源正6nc懸空

四．參考應用圖

五．封裝尺寸(sot23-6)

六．版本說明型號日期描述ecj22078--d8a5b02022/05/14/v01f1初版99-50-15％ecj22078-7c8b672022/5/23v02改100％ecj22111-afd7822022/8/16v03改按鍵20ms有效
