| 規格：ECH220110-2546-A0D7 | 數量：1000000個 | |
| 產地：廣東 | 產品編號：bh411214119891566 |

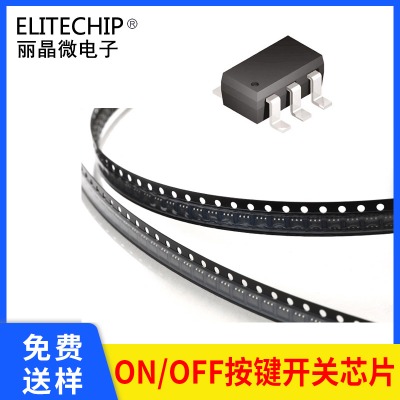

ech220110-2546-a0d7長按3秒開關機ic
一． 功能說明
供電方式：3.7v鋰電池。上電outl為高電平。
key1功能： 長按3秒開機,outl腳輸出低電平,再長按3秒關機,outl翻轉為高電平。
key2功能：開機狀態key2檢測到有高電平且持續時間超過0.5秒,ic進入關機狀態outl翻轉為高電平(小于0.5s維持原有狀態),需長按 key1 3秒重新開機 。key2 檢測到高電平時key1 按鍵無效；關機狀態下 key2 無檢測功能 。
二． 電氣參數（vdd=5.0v ta=25℃）參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop 1.6 mafcpu=4mhz@hirc-8m靜態電流istb 3 uavdd=5v, wdt 開, lvr 關 驅動電流iol 30mavol=0.6v工作溫度ta-102570℃ 儲存溫度tstg-2025100℃
三． 封裝腳位圖（sot23-6）
管腳號符號功能描述1nc懸空2gnd電源負3outlled輸出,低電平有效4key1觸發開關5vdd電源正6key2信號檢測腳
四． 電路圖參考
五． 封裝尺寸圖（sot23-6）
六． 版本說明版本日期描述ech220110-2546-a0d72022/1/19v01初版
