規格:EC190706-4-EAD7 | 數量:1000000個 | |
產地:廣東 | 產品編號:bh411214119891564 |

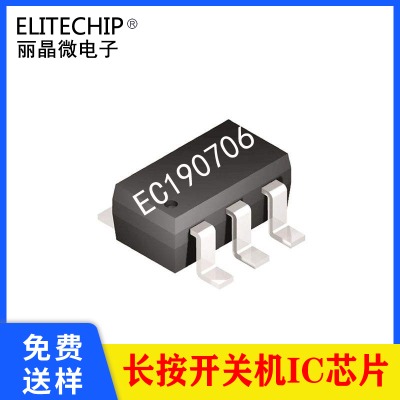

ec190706-4-ead7長按1秒開關機芯片
一.功能說明
開關控制芯片,工作電壓范圍:dc 2.2-5.0v,按鍵輕觸開關key,控制2路out1-out2輸出,上電out1輸出低電平,out2輸出高電平,長按按鍵 1秒后out1輸出高電平,out2輸出低電平,再次長按1秒后輸出電平翻轉(out1輸出低電平,out2輸出高電平)。
二.電氣參數 (vdd=5.0v ta=25℃) 參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.23.05.0v 工作電流iop 3 ua 靜態電流istb 1uavdd=3.0v驅動電流低電平輸出iol 20 mavdd=3.0v驅動電流高電平輸出ioh 8 mavdd=3.0v過vdd極限電流ivddmax 50ma 過gnd極限電流igndmax 50ma 工作溫度ta-102585℃ 儲存溫度tstg-2025150℃
三.封裝腳位圖(sot23-6)
管腳號符號功能描述1out1信號輸出,高電平輸出2gnd電源負3key觸發開關4out2信號輸出,低電平輸出5vdd電源正6nc懸空
四. 參考電路圖
四 五.封裝尺寸(sot23-6)
六.版本說明版本日期描述ec190706-4-ead72022/10/20v01初版
