eh2205510-2f56-2f8b 2鍵遙控蠟燭芯片
一、功能說明
2鍵遙控蠟燭芯片方案：上電蠟燭閃,一路紅外遙控輸入,一路蠟燭閃led輸出；
遙控器用戶碼：00ff
“on”鍵:碼值“01”,開啟led
“off”鍵：碼值“05”,關閉led
二、電氣參數（vdd=5.0v,gnd=0v,ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 3 ma fcpu=2mhz@xtal-4m
靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關
驅動電流 iol 20 ma vol=0.6v
驅動電流 ioh 14 ma voh=vdd-0.6v
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃

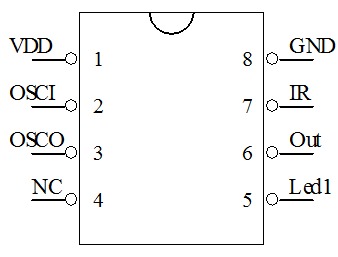

三、封裝腳位圖（sop-8）
四．pin引腳及功能描述
管腳號 符號 功能描述
1 vdd ic正極
2 osci 接32.768k晶振
3 osco 接32.768k晶振
4 nc 懸空
5 led1 輸出腳、低有效
6 out 接收頭電源腳
7 ir 紅外信號輸入腳
8 gnd ic負極
五、電路圖參考
六、封裝尺寸圖（sop-8）
七、版本說明
版本 日期 描述
eh2205510-2f56-2f8b 2022/5/26 v01初版
