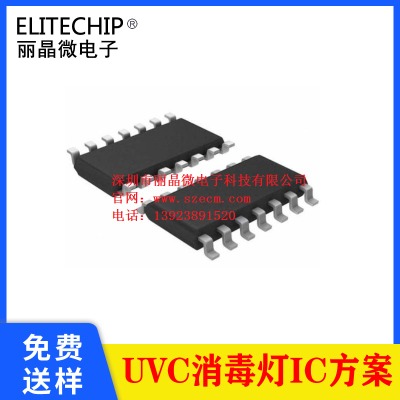

922a-37ad四鍵觸發+遙控+微波感應定時消毒燈芯片

一． 功能說明

供電電壓：220v

觸發按鍵功能：上電不工作

① （key1）開關鍵：短按開關機,開機默認定時45分鐘。上電不工作,短按一下蜂鳴器響10秒鐘停止,延時30秒后（相對應指示燈閃40秒,1hz/秒 蜂鳴器10秒+延時30秒）消毒燈開始工作,45分鐘后停止,時間到自動關閉。

② （key2）15分鐘鍵：觸發按鍵,蜂鳴器響10秒鐘停止,延時30秒后,（相對應指示燈閃40秒,1hz/秒 蜂鳴器10秒+延時30秒）；消毒燈開始工作,15分鐘后停止,時間到自動關閉。

③ （key3）30分鐘鍵：觸發按鍵,蜂鳴器響10秒鐘停止,延時30秒后,（相對應指示燈閃40秒,1hz/秒 蜂鳴器10秒+延時30秒）；消毒燈開始工作,30分鐘后停止,時間到自動關閉。

④ （key4）60分鐘鍵：觸發按鍵,蜂鳴器響10秒鐘停止,延時30秒后,（相對應指示燈閃40秒,1hz/秒 蜂鳴器10秒+延時30秒）；消毒燈開始工作,60分鐘后停止,時間到自動關閉。

無線遙控功能：

① 開關鍵：短按開關機,開機默認定時45分鐘。功能和觸發按鍵相同；

② 15分鐘鍵：功能和觸發按鍵相同；

③ 30分鐘鍵：功能和觸發按鍵相同；

④ 60分鐘鍵：功能和觸發按鍵相同；

人體微波感應功能：

①高低電平信號輸出,有人走近輸出高電平,消毒燈不工作；人離開后延時輸出低電平,延時10-15秒后開始工作。

②在定時過程中,人走近消毒燈停止工作,蜂鳴器響10秒,指示燈閃爍；人離開后延時10-15秒,繼續計時（不重新計時）。

二． 電氣參數   （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v fcpu = 1mhz

工作電流 iop 1.5 5 ma vdd= 3v, 4mhz

靜態電流 istb 5 10 ua vdd=3v, ilrc 16khz

驅動電流低電平輸出 iol 8 15 ma vdd=5.0v,vop=vss+0.5v

驅動電流高電平輸出 ioh 8 15 ma vdd=5.0v,vop=vdd-0.5v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 125 ℃

三． 腳位圖（sop-14）

管腳號 符號 功能描述

1 io1 45分鐘定時指示燈

2 io2 60分鐘定時按鍵

3 io3 30分鐘定時按鍵

4 vdd 電源正

5 io4 15分鐘定時按鍵

6 io5 on/off按鍵

7 io6 微波模塊

8 io7 蜂鳴器

9 io8 消毒

10 io9 rf模塊

11 gnd 電源負

12 io10 60分鐘定時指示燈

13 io11 30分鐘定時指示燈

14 io12 15分鐘定時指示燈

四． 電路圖參考

五． 封裝尺寸圖（sop-14）

六． 版本說明

版本 日期 描述

922a-37ad 2020/6/9 v01初版
