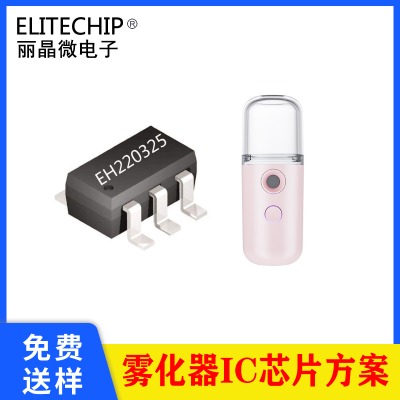

eh220325-3f04-af8e霧化器芯片方案
一． 功能說明
補水儀控制芯片,封裝方式是sot23-6封裝；供電方式：dc3.7v鋰電池。一路按鍵輸入控制,兩路輸出：一路led燈、一路霧化片。
上電不工作,短按一下按鍵led燈七彩漸變（燈自帶七彩漸變）霧化片噴霧定時6分鐘,6分鐘后自動關閉。定時中途觸發按鍵立即關閉。
二． 電氣參數（vdd=5.0v ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.4 3.0 5.0 v
工作電流 iop 3 ma fcpu=2mhz@xtal-4m
靜態電流 istb 10 ua vdd=5v, wdt 開, lvr 關
驅動電流 iol 20 ma vol=0.6v
驅動電流 ioh 14 ma voh=vdd-0.6v
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 100 ℃
三． 封裝腳位圖（sot23-6）
管腳號 符號 功能描述
1 led led燈輸出,高電平有效
2 gnd 電源負
3 key 開關按鍵
4 out 霧化輸出
5 vdd 電源正
6 out 霧化輸出
四． 電路圖參考
五． 封裝尺寸圖（sot23-6）
六． 版本說明
版本 日期 描述
eh220325-22ee-af8e 2022/4/1 v01初版
eh220325-02ed-af8e 2022/4/11 v02改頻率
eh220325-3f04-af8e 2022/4/13 v03改頻率
