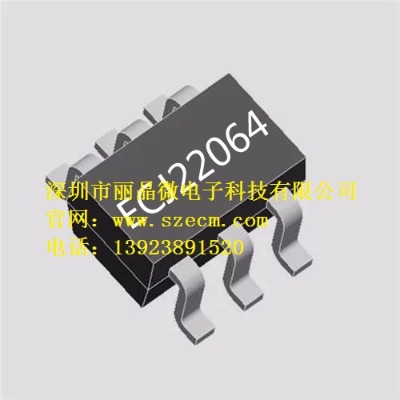

ecj22064-972626 延時開關芯片+sos功能
一、功能說明
一個按鍵key控制二路輸出out1,out2, 上電不工作,out1輸出高電平,out2輸出低電平,短按key, out1輸出低電平,out2輸出高電平,延時1小時后恢復初始上電狀態,計時過程中短按有效,恢復初始上電狀態
長按key 1.5s,進入sos模式且延時1小時,計時過程中短按,退出sos模式,恢復初始上電狀態
二、電氣參數（vdd=5.0v,gnd=0,ta=25℃）
參數 符號 最 小值 典型值 最 大 值 單位 條件
工作電壓 vdd 2.2 3.0 5.0 v
工作電流 iop 1 ma
靜態電流 istb 5 ua vdd=5.0v
驅動電流低電平輸出 iol 14 ma vdd=5.0v,vol=0.7v
驅動電流高電平輸出 ioh 6 ma vdd=5.0v,voh=vdd-0.7
過vdd極限電流 ivddmax 50 ma
過gnd極限電流 igndmax 50 ma
工作溫度 ta -10 25 70 ℃
儲存溫度 tstg -20 25 125 ℃
三、封裝腳位圖（sot23-6）
管腳號 符號 功能描述
1 out1 輸出腳,低電平有效
2 gnd ic負極
3 nc 懸空
4 out2 輸出腳,高平有效
5 vdd ic正極
6 key 觸發按鍵,低有效
四、電路圖參考
五、封裝尺寸圖（sot23-6）
六、版本說明
版本 日期 描述
ecj22064-972626 2022/4/2 v01初版
