eh211117-3dfe-b487 1-8小時定時器芯片

一． 功能說明

五路按鍵輸入控制,一路信號高電平輸出。上電不工作,outh為低電平。

key1鍵：on/off功能,短按一下開,再短按一下關,無定時。

key2鍵：on/off功能,短按一下開定時1小時,1小時后自動關。中途觸發立即關。

key3鍵：on/off功能,短按一下開定時2小時,2小時后自動關。中途觸發立即關。

key4鍵：on/off功能,短按一下開定時4小時,4小時后自動關。中途觸發立即關。

key5鍵：on/off功能,短按一下開定時8小時,8小時后自動關。中途觸發立即關。

二． 電氣參數（vdd=5.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 1.6 ma fcpu=2mhz@xtal-4m

靜態電流 istb 3 ua vdd=5v, wdt 開, lvr 關

驅動電流 iol 30 ma vol=0.6v

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

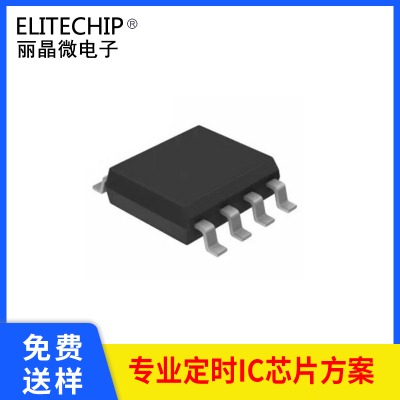

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 key5 8小時定時按鍵

3 key4 4小時定時按鍵

4 key3 2小時定時按鍵

5 key2 1小時定時按鍵

6 outh 信號輸出,高電平有效

7 key1 不定時按鍵

8 gnd 電源負

四． 電路圖參考

接led應用圖

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

eh211117-3dfe-b487 2021/11/23 v01初版
