ec210204-3dfe-11e4長按2秒開關三段調光芯片

一 ． 功能說明

芯片供電電壓：dc2.4-5v。一 路輕觸開關輸入控制,一 路led輸出。

上電亮燈,短按按鍵三段調光100％-50％-10％,長按2秒關機,長按2秒開機（在每一 段都可以關機及開機）,帶斷電記憶,每次上電亮起記憶滅前的亮度（第 一 次上電初始亮度100％）。

二． 電氣參數 （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.4 3.0 5.0 v

工作電流 iop 3 ma

靜態(tài)電流 istb 10 ua

驅動電流 iol 30 ma

工作溫度 ta -10 25 70 ℃

儲存溫度 tstg -20 25 100 ℃

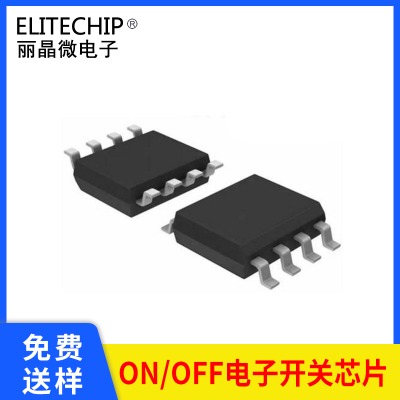

三． 封裝腳位圖（sop-8）

管腳號 符號 功能描述

1 vdd 電源正

2 scl 接記憶ic

3 sda 接記憶ic

4 key 觸發(fā)開關

5 out led輸出,高電平有效

6 nc 懸空

7 nc 懸空

8 gnd 電源負

四． 電路圖參考

五． 封裝尺寸圖（sop-8）

六． 版本說明

版本 日期 描述

ec210204-01b0-11e4 2021/2/24 v01初版100％-50％-20％

ec210204-2-3dfe-11e4 2021/6/10 v02版本改最 低亮度100％-50％-10％
