一、產品簡介：

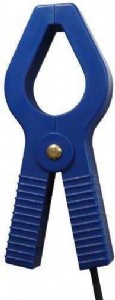

fzads系列φ41mm孔手持式霍爾電流傳感器是應用霍爾效應原理的新一代電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

二、產品特性： 應用霍爾效應的開環（直測）電流傳感器； 符合ul94-v0標準的絕緣外殼； 原副邊回路電絕緣；

三、優勢：
最佳的性能／價格比、方便檢測、穿孔方式、無插入損耗、抗干擾能力強、電流過載能力．

四、產品應用：
　 變頻調速系統、通訊電源、不間斷電源、開關電源、電焊機電源．

五、技術參數: 產品型號：fzads****—41 原邊額定有效值電流：ac或dc 0～2500a各檔 副邊輸出電流：dc0～20ma 或dc4～20ma 電源電壓（±5％）：±12vdc 或 ±15vdc（＋12vdc…＋24vdc） 測量孔徑：φ41mm 絕緣耐壓（原副邊之間）：50hz，1分鐘，3kv 測量負載：250ω 電流消耗：30ma 測量總精度（25℃）：±1％f.s 線性度：±1％ 零點失調電流：0.20ma 溫度漂移（0～＋70℃）：0.20ma 響應時間：＜300ms di／dt跟隨精度：100a／μs 頻帶寬度：30hz…3khz 環境操作溫度：－10℃～＋70℃ 環境貯存溫度：－25℃～＋85℃

六、外形尺寸圖：

1、副邊四芯帶屏蔽電纜連接線：
紅：電源電壓＋12vdc…＋15vdc
綠：輸出out
藍：電源地gnd
白：電源電壓－12vdc…－15vdc
2、副邊三芯帶屏蔽電纜連接線：
紅：電源電壓＋12vdc…＋24vdc
綠：輸出out
藍：電源地gnd

七、機械參數： 自然公差：±0.2mm 原邊穿孔：φ41mm 出廠時電纜引出線配備2米

八、使用說明： 當原邊電流沿傳感器箭頭方向流動時，在輸出端out獲得同相電壓（或電流） 原邊導體溫度不得超過80℃ 原邊母排完全充滿原邊穿孔時，可獲得最佳動態特性 原邊額定電流值及副邊額定電壓（或電流）可由用戶指定生產 傳感器模塊必須按接線原理圖的正確接線方法接線，將待測電流從模塊穿芯孔穿入，即可從輸出端測得電壓（或電流）大�。ㄗⅲ哄e(cuò)誤的接線可能導致模塊的損壞）

九、接線方式：

雙電源接線方式：

單電源接線方式：
