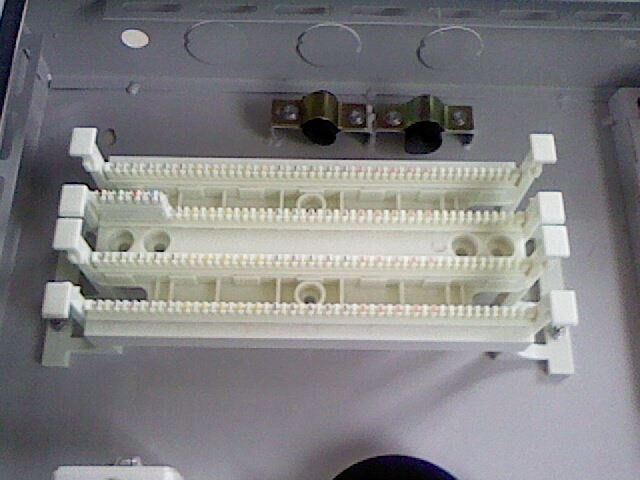

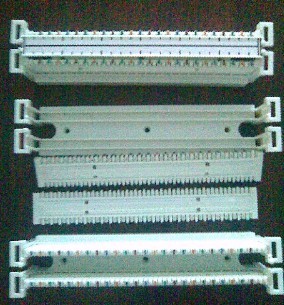

恒貝通信：110配線架  配線架是電纜或光纜進行端接和連接的裝置。在配線架上可進行互連或交接操作。建筑群配線架是端接建筑群干線電纜、光纜的連接裝置。建筑物配線架是端接建筑物干線電纜、干線光纜并可連接建筑群干線電纜、干線光纜的連接裝置。樓層配線架 水平電纜、水平光纜與其他布線子系統或設備相連接的裝置。光纖配線架在后面部份還會單獨介紹，這里介紹的都是銅纜配線架。                銅纜配線架系統分110型配線架系統和模塊式快速配線架系統。         110型連接管理系統由恒貝通信公司于1988年首先推出，該系統后來成為工業標準的藍本。110型連接管理系統基本部件是配線架、連接塊、跳線和標簽 。110型配線架是110型連接管理系統核心部份，110配線架是阻燃、注模塑料做的基本器件，布線系統中的電纜線對就端接在其上。         110型配線架有25對、50對、100對、300對多種規格，它的套件還應包括4對連接塊或5對連接塊,110型配線系統使用方便的插拔式快接式跳接可以簡單也進行回路的重新排列，這樣就為非專業技術人員管理交叉連接系統提供了方便。110型配線架主要有以下類型：         110aw2：100對和300對連接塊，帶腿。         110dw2：25對、50對、100對和300對接線塊，不帶腿。        110ab：100對和300對帶連接器的終端塊，帶腿。        110pb-c：150對和450對帶連接器的終端塊，不帶腿。        110ab：100對和300對接線塊，帶腿。        110bb：100對連接塊，不帶腿。         110型配線架的缺點是不能進行二次保護，所以在入樓的地方需要考慮安 裝具有過流、過壓保護裝置的配線架。         110型配線架主要有五種端接硬件類型。110a型、110p型、110jp型、110vp visipatch型和xlbet超大型。110a、110p、110jp、110vp visipatch和xlbet系統具有相同的電氣性能，但是其性能、規格及占用的墻場或面板大小則有所不同。每一種硬件都有它自己的優點。         110a配線架。110a型配線架配有若干引腳，俗稱“帶腿的110配線架”。110a可以應用于所有場合，特別是大型電話應用場合，也可以應用在配線間接線空間有限的場合，因為由于110a與110p配線線路數目相同的情況下，110a占用的空間是110p的一半。110a系統一般用ccw-f單連線進行跳線交連，而ccw-f跳線性能只達到三類，這限定了110a系統的性能在使用ccw跳線時其水平只能達到三類。但如果使用110a快接式跳線可以將性能提高到超五類或六類水平。110a系統是110配線架系統中價格最低的組件。

                           110p硬件外觀簡潔，簡單易用的插拔快接跳線代替了跨接線，因此對管理人員的技術水平要求不高。但是110p硬件不能重疊放在一起。盡管由于110p系統組件的價格高于110a系統，但是由于其管理簡便，因此可以相應降低其成本。110p配線架由100對配線架及相應的水平過線槽組成并安 裝在一個背板支架上，110p類型配線架有兩種型號300對及900對。110p由多110dw配線架及在100dw上的110b3過線槽組成，其底部是一個半密閉狀的過線架組成。                      110jp指110cat5 jack panels，是110型模塊插孔配線架，它有一個110型配線架裝置和與其相連接的8針模塊化插座，這種設計使在110交叉連接現場的模塊端接可避免中間部件的使用并節省勞動力

 110型模塊插孔配線架     110 visipatch tm 是110 idc技術的革新，獨特的反向暗樁式跳線管理，增加了配線密度，減少線纜混亂，線路管理整潔美觀，有墻面安 裝式及機柜安 裝式，并且可垂直疊加。

   超大型建筑物進線終端架系統xlbet適用于建筑群（校園）子系統，用來連接從中心機房來的電話網絡電纜。設計它是因為有些場所需要大的進線設備和專用小交換機，充分利用機房的空間范圍是十分重要。每個模塊按24in(61cm)×23in(58.4cm)標準設計，以7ft(2.13cm)高的單片或雙面鋼質中繼導規間隔。超大建筑物進線終端架系統最大負載能力為平行安 裝110aw2-300對線。每個架上有透明的指示標簽 。它包括主要的三個部份：框架模塊、配線架模塊和保護模塊�？蚣苣�塊含有一種輕型焊接鋼制框架，兩種設計形式：單面3600對與雙面7200對.

 模塊式快速配線架又稱為機柜式配線架，是一種19??的模塊式嵌座配線架，線架后部以安 裝在一塊印刷電路板上的10d連接塊為特色，這些連接塊計劃用于端接工作站、設備、或中繼電纜。110d絕緣移動接頭區通過印刷電路板的內部連接已與配線架前部的8 –pin模塊式嵌座聯結起來。配線架是一種19?? eia rs-310導軌安 裝單元，可容納24、32、64或96個嵌座。其中24口配線架高度為2u(89.0mm)。機架式配線架附件包括標簽 與嵌入式圖標，方便用戶對信息點進行標識，機架式配線架在19?標準機柜上安 裝時，還需選配水平線纜管理環和垂直線纜管理環。         模塊式快速配線架使得管理區外觀整潔、維護方便。一個24口模塊式配線架可以端接6根4對雙絞線，當然這時會有一對是空閑的。
